오토바이 2 채널 블랙박스 장착

오토바이를 사자마자 블랙박스부터 알아보았습니다.

오토바이 특성상 사고에 취약하기 때문에 혹시라도 나중에 억울할 일 생길까 봐 블랙박스부터 장착하였습니다.



예전에도 배달하면서 사고 많이 났는데 사고 나면 괜찮냐는 말보단 어디서 튀어나왔냐는 x 소리부터 하는 사람들이 대부분이라... 블랙박스는 선택이 아닌 필수입니다. (예전엔 그래도 차가 잘못했다 싶으면 과실이 무조건 100% 나왔는데 요새는 과실을 따지는 듯하여 달아 줍니다. 물론 사고 안 나는 게 가장 좋겠죠...)



블랙박스 선택에 대해서 정말 고민이 많았습니다.

고스트 드리프트 XL , ID221, 고프로와 소니는 너무 비싸서 제외.. 기타 등등 정말 많이 알아보다가 무슨 생각인지 알리익스프레스에서 눈팅 중에 그냥 질러버렸습니다. ;;;;;

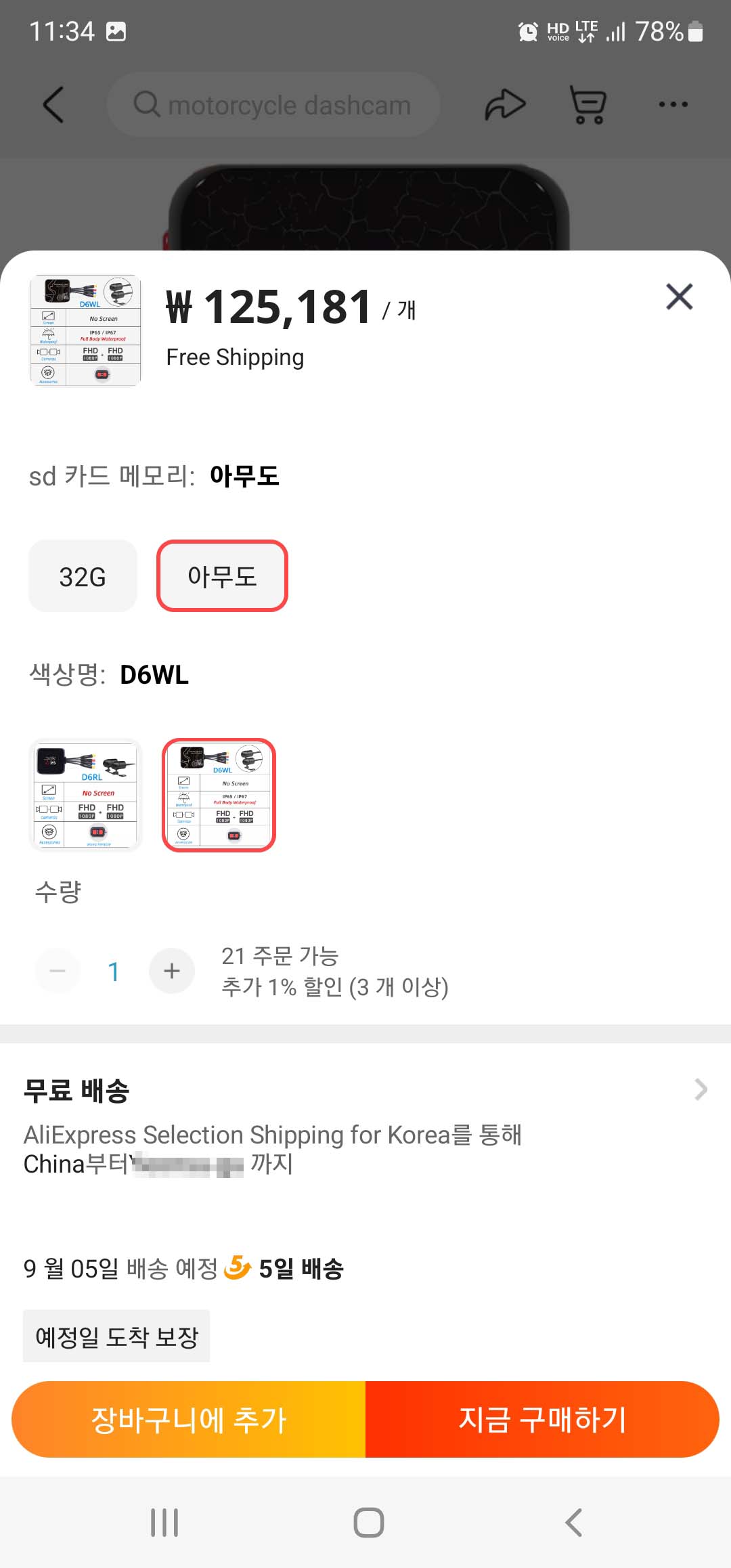

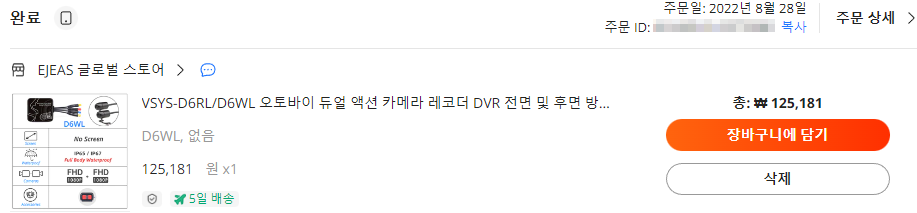

VSYS D6RL/D6WL 오토바이 듀얼 액션 카메라 레코더 DVR 전면 및 후면 방수 오토바이 블랙박스, 나이트 비전 블랙 박스| | - AliExpress

5일 배송이고 방수도 된다고 해서 구매를 해 보았습니다. sd 카드는 집에 여유분이 많아서 따로 구매하지 않았습니다.

D6RL 과 D6WL의 차이는 방수가 되냐 안 되냐 차이인 듯합니다. 저는 오토바이 배달용이기 때문에 당연히 방수가 돼야 돼서 D6WL 로 구매하였습니다.

그러고 보니 차에 쓰는 블랙박스도 2채널 아이나비 99,000원 짜린데 나름 싸다고 생각했는데 차에 비하면...;; 액정도 없는 것이.... 중국산 치고 비싼 듯합니다. 물론 성능만 좋다면 야....

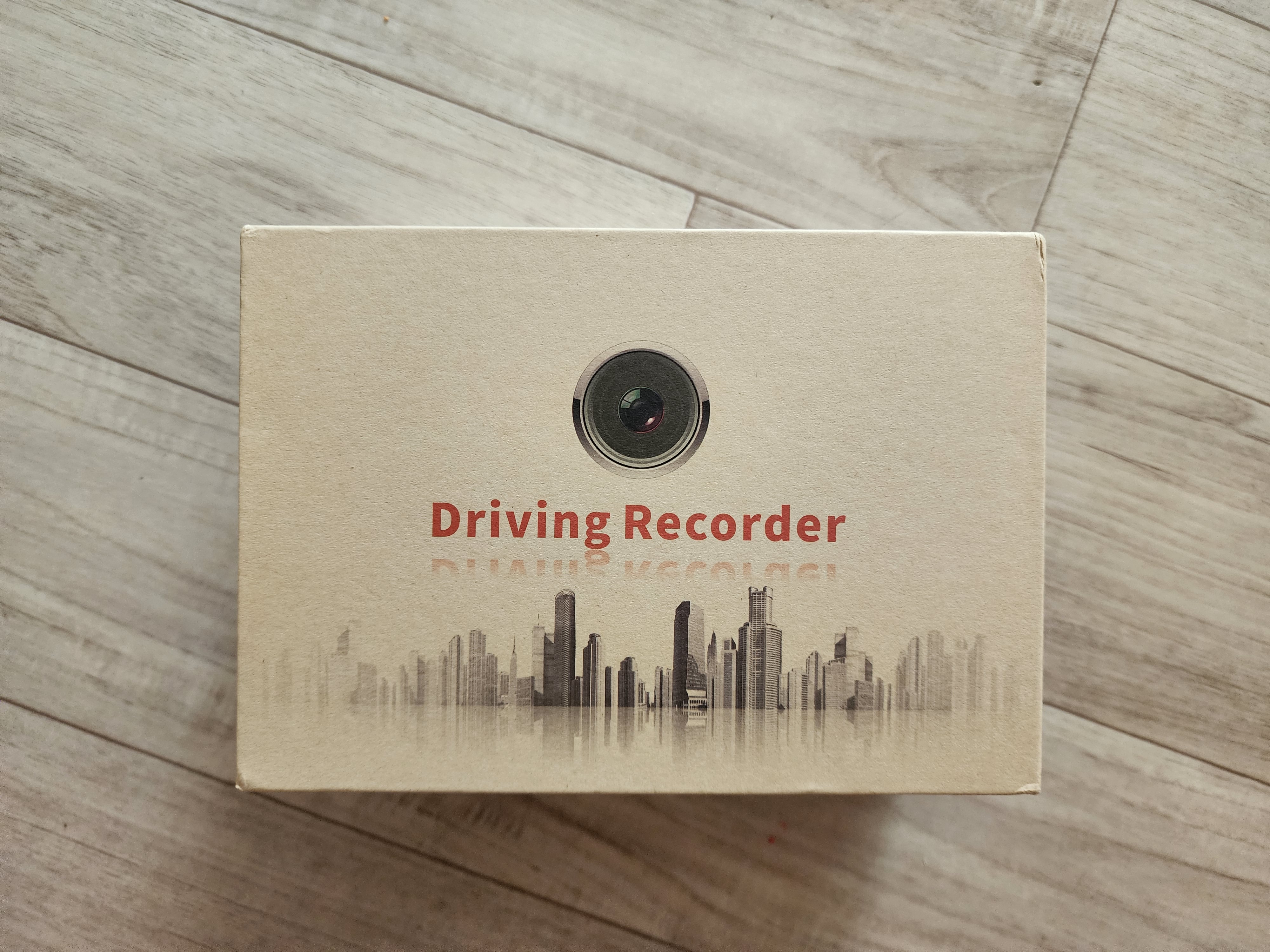

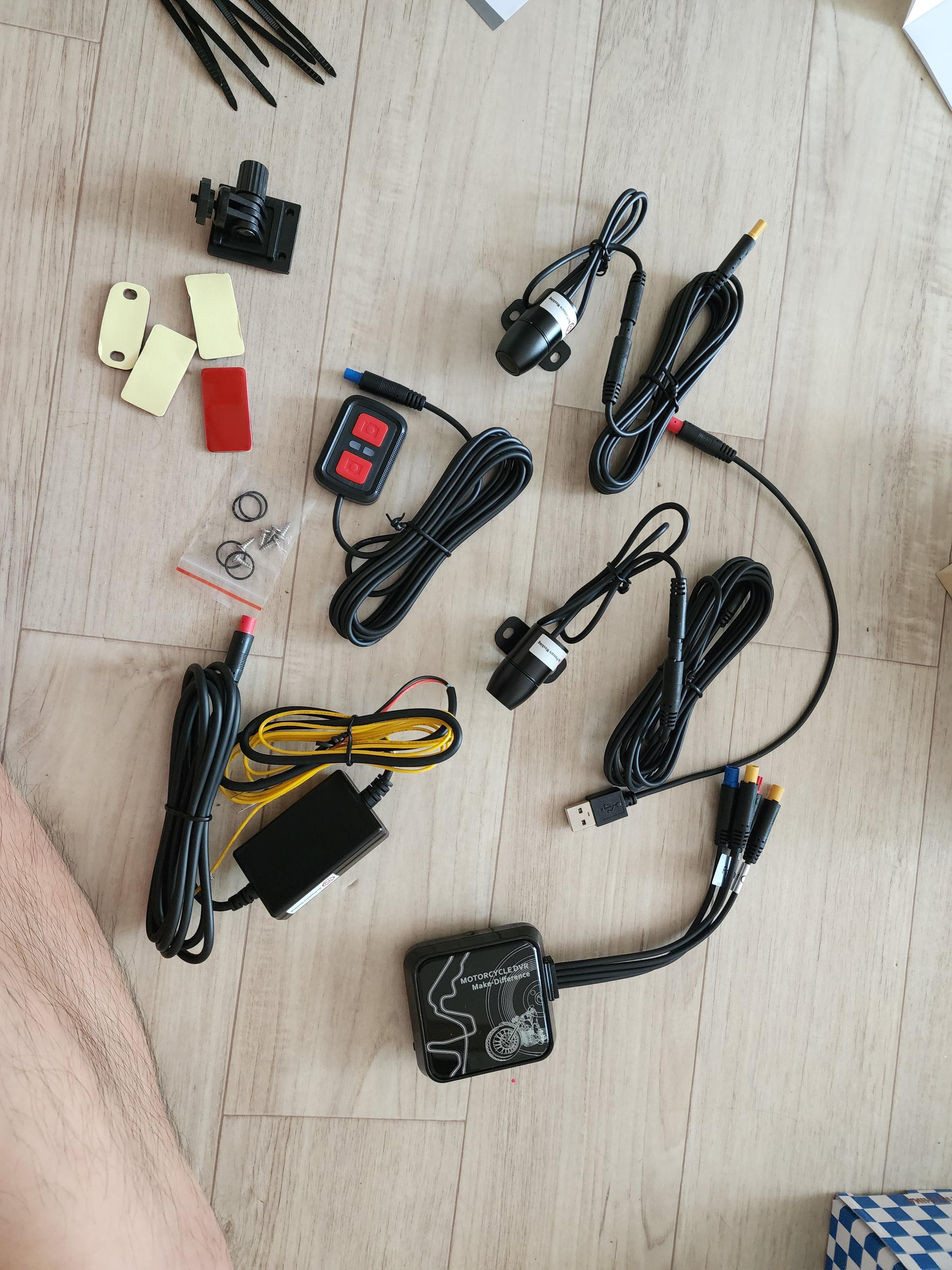

구성품은 상당히 알차게 들어 있습니다.

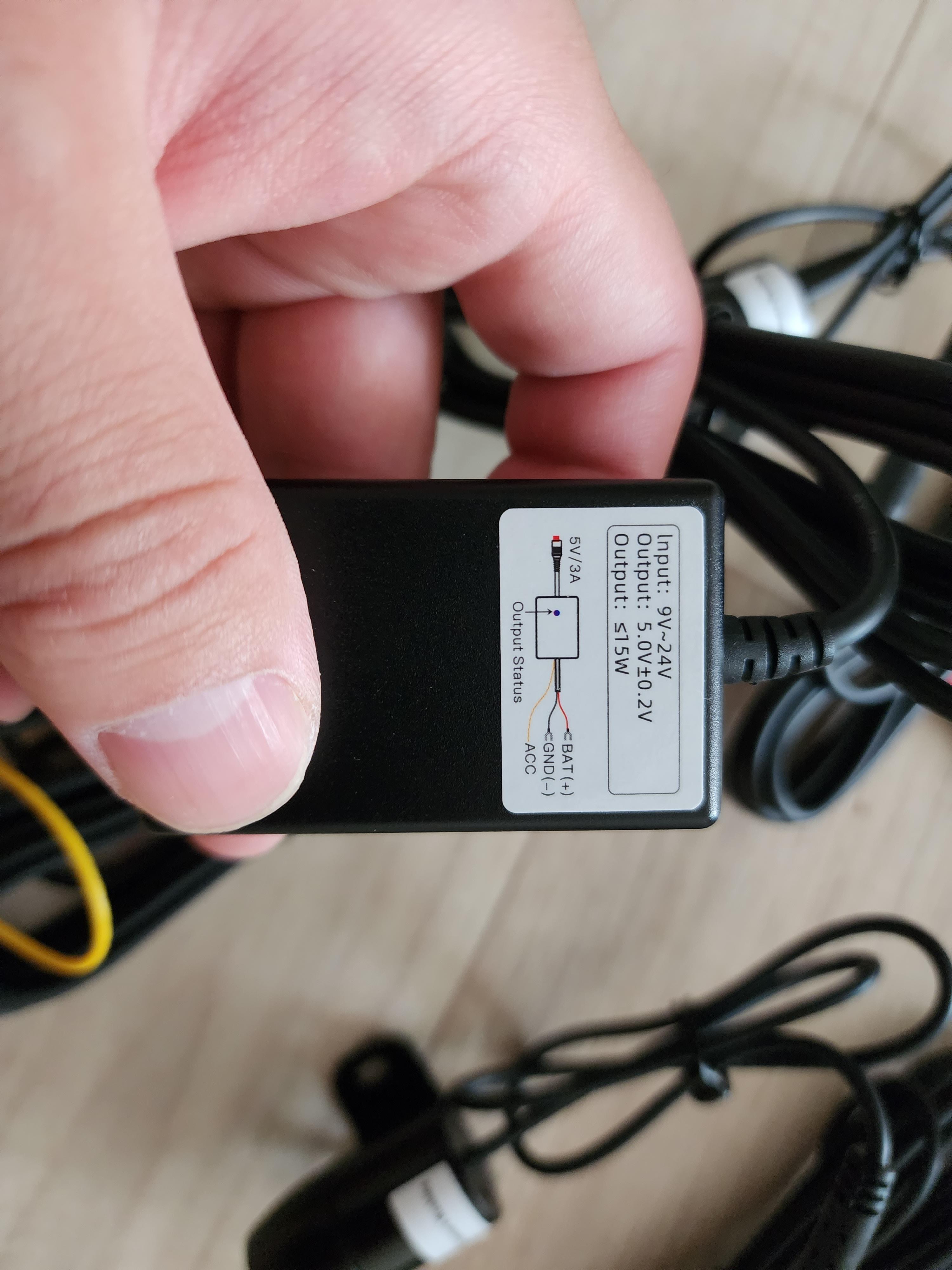

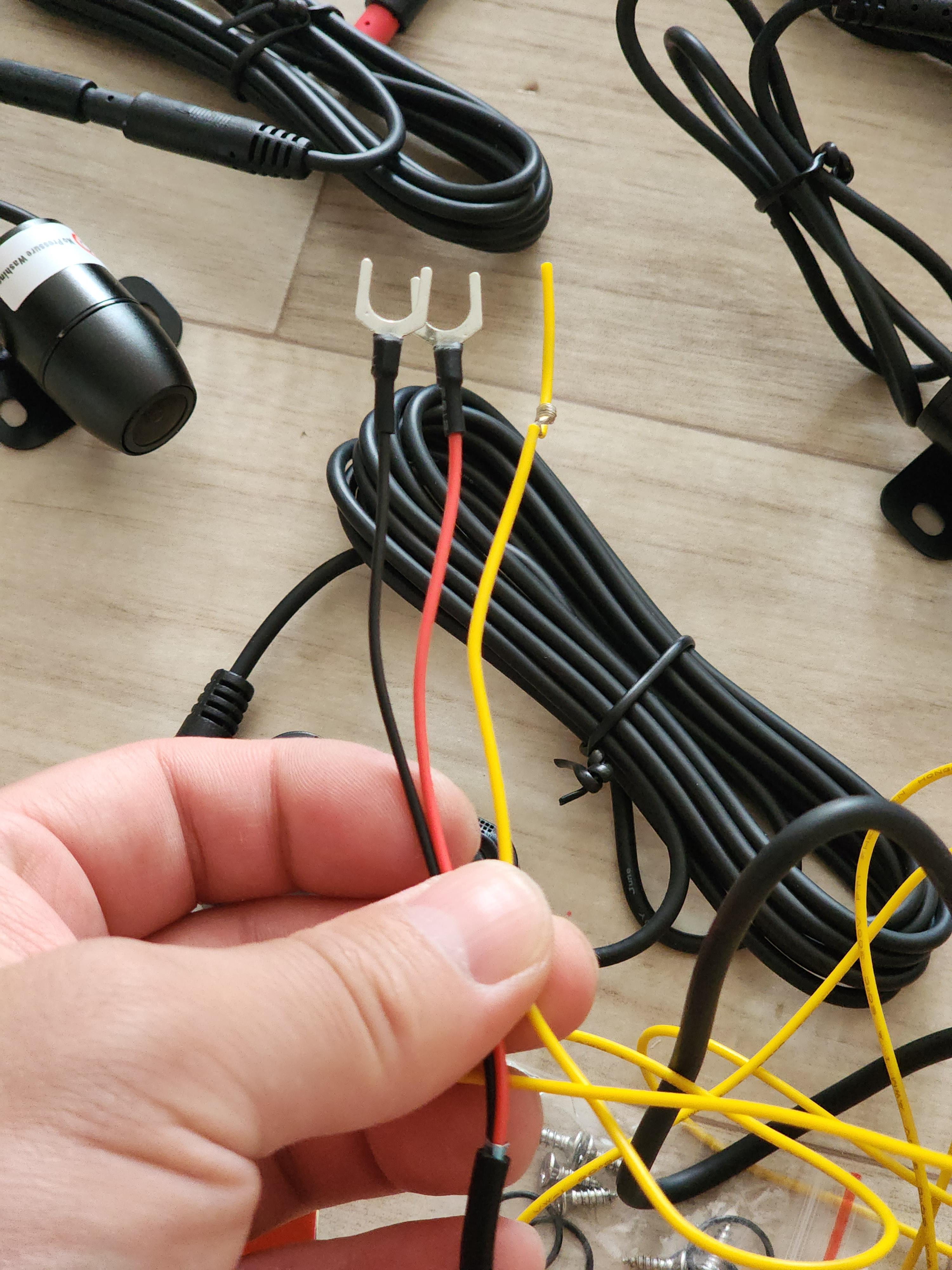

배선은 차량용 블랙박스와 구성이 같습니다. 검정은 접지, 노란선은 ACC, 빨간선은 배터리 +

원래 노란선이 상시선이고 빨간선이 ACC 선인데....;;;

Cara Bongkar Pasang COVER PIJAKAN KAKI ( Step Floor) Vario 125/150 eSP - YouTube

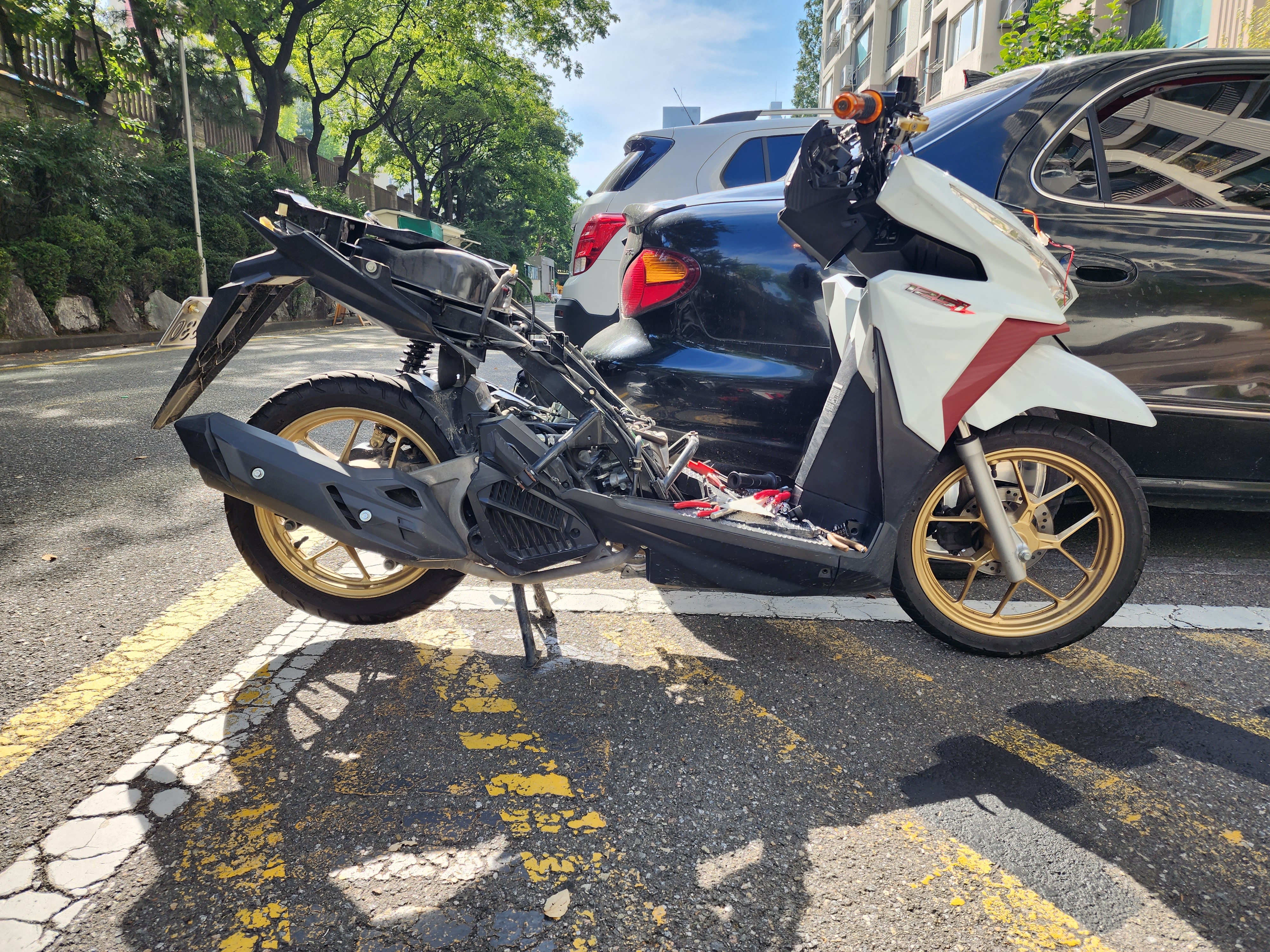

오토바이 뜯는 건 너무 오랜만이고 이렇게 까지 뜯어본 적이 없어서 카울분해는 미처 제대로 찍지 못하였습니다.

유튜브 영상 참고하시면 됩니다... 그런데 외국분이시라 뭔 말하시는지는....;;

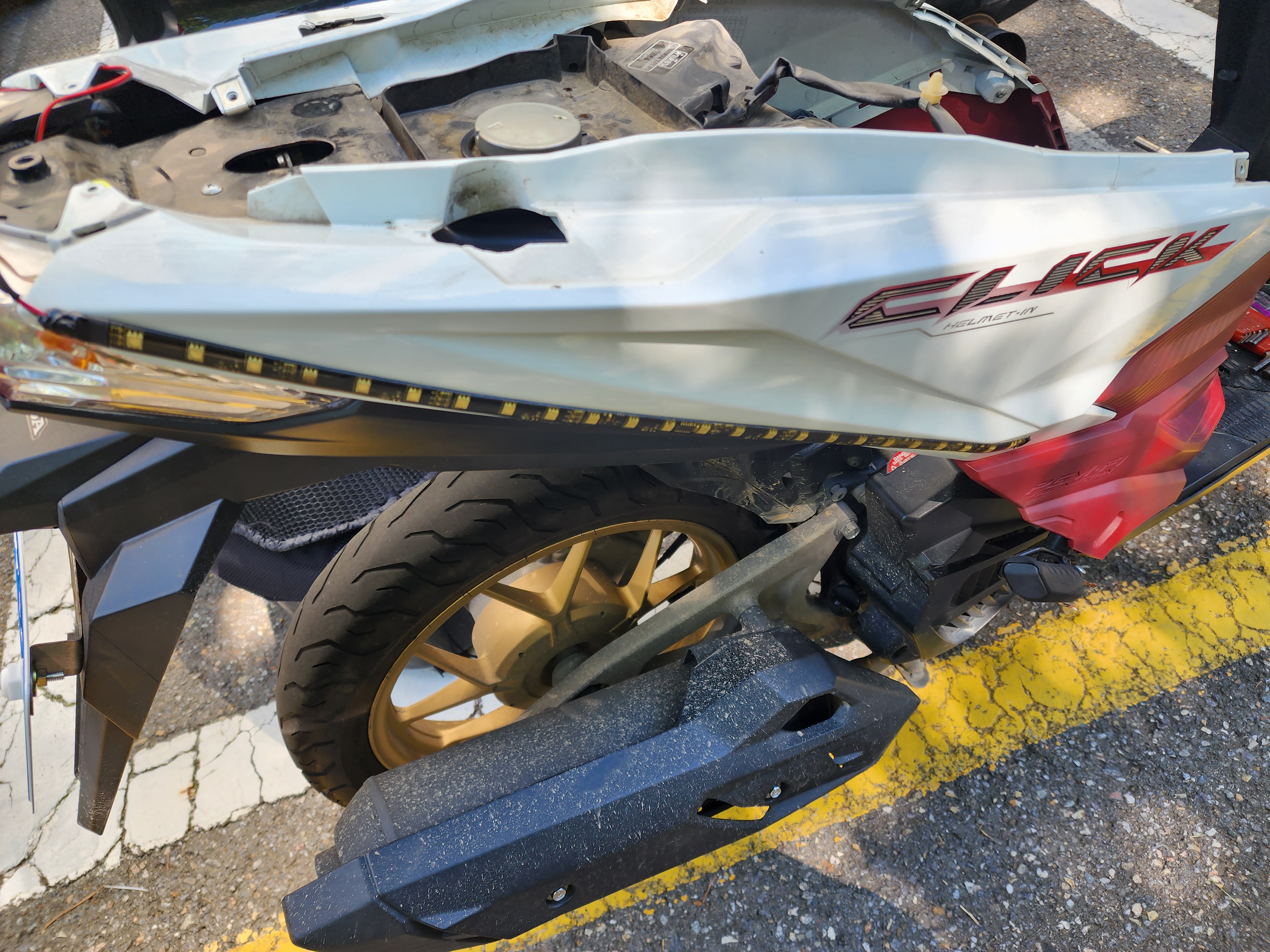

오토바이를 중고로 구매했을 당시부터 설치되어 있던 LED

일단 LED부터 제거를 합니다.

키를 돌리면 LED 가 켜지는 게 ACC 선에다가 LED를 연결한 듯합니다. 덕분에 배선은 쉽게 찾았습니다 ㅋㅋㅋㅋ

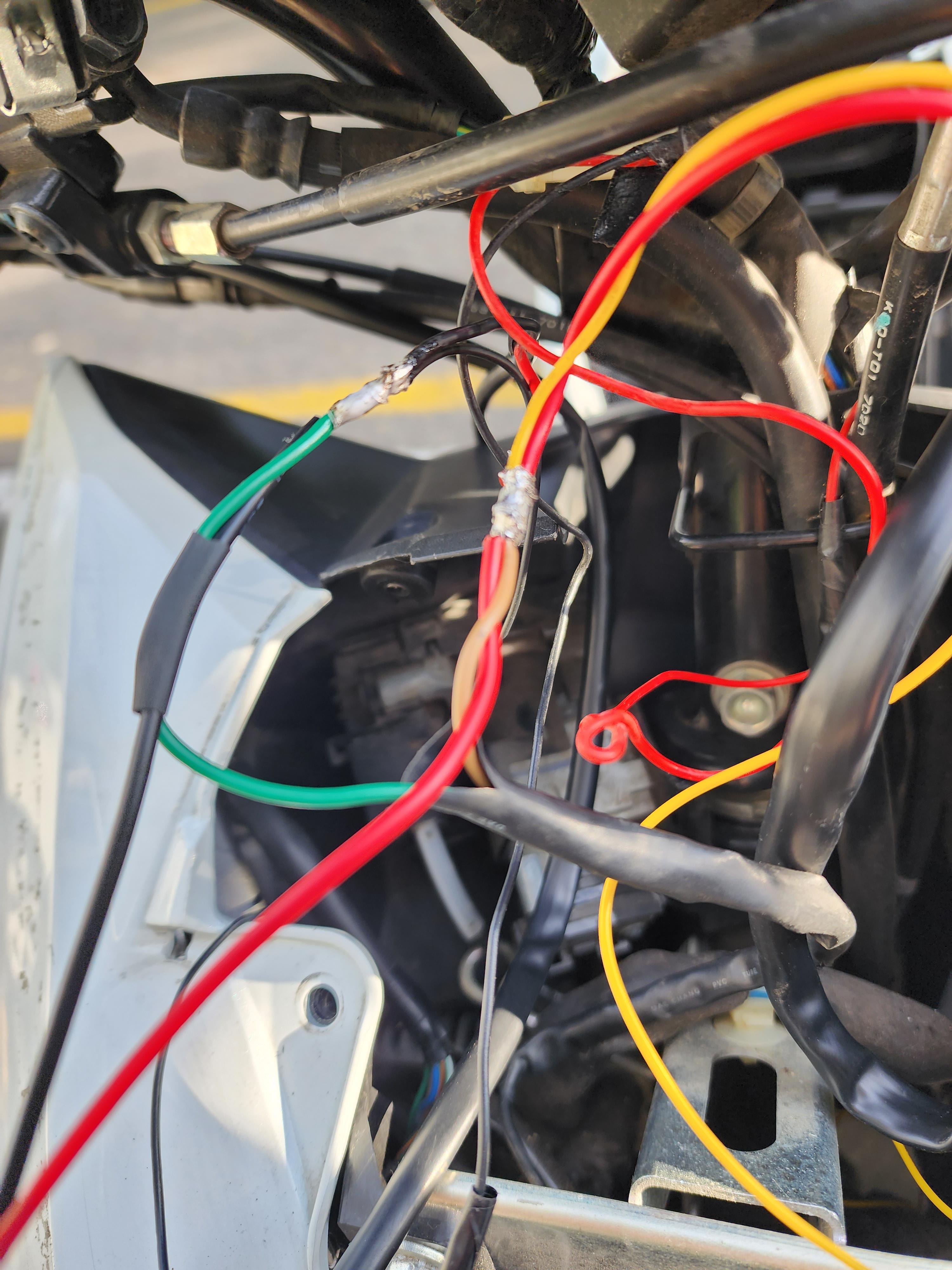

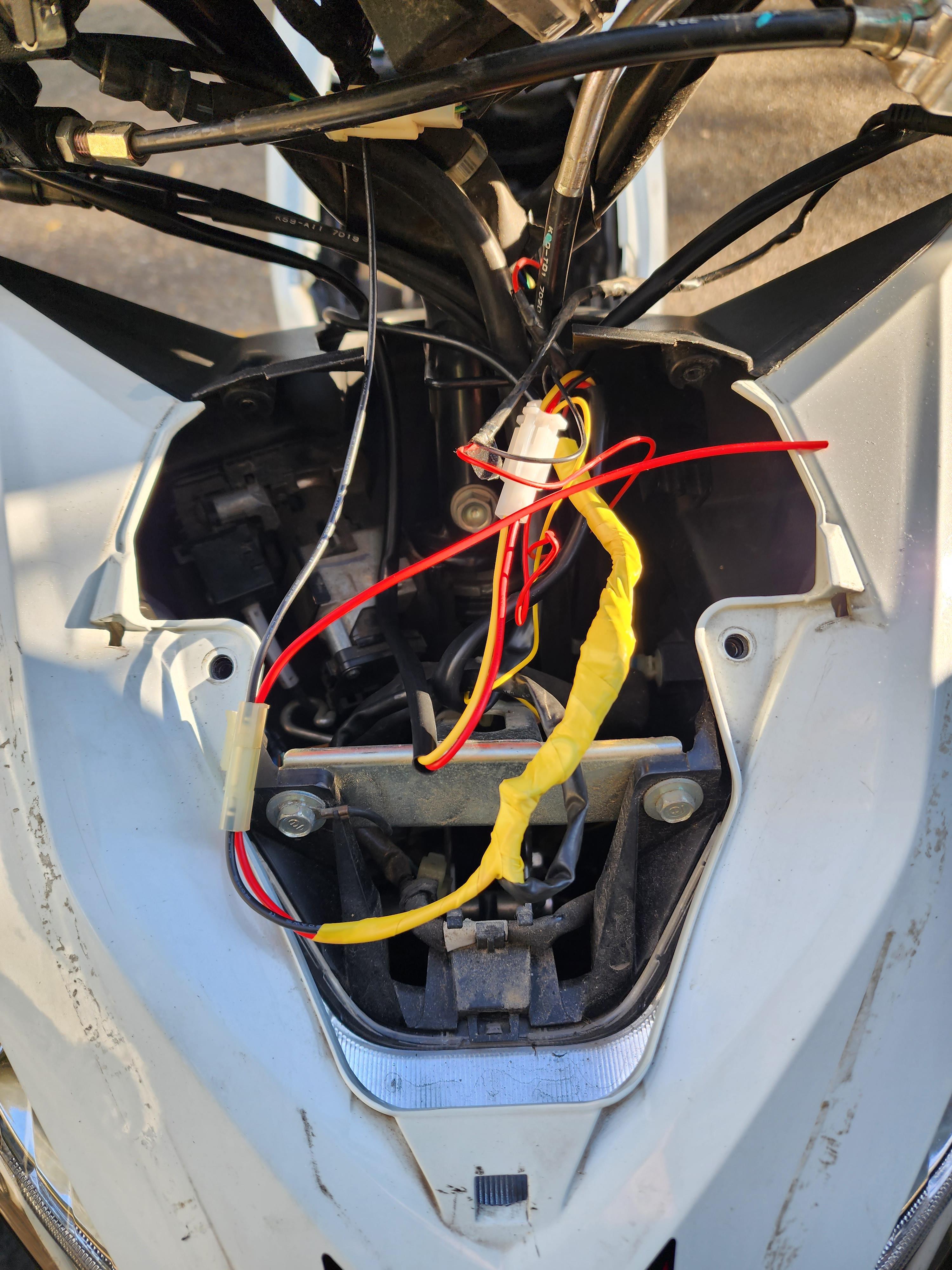

빨간선에 블랙박스 노란색 ACC 선을 연결해 줍니다. 그런데 센터에선 왜 납땜을 안 해주는지 모르겠습니다.

아파트 사는 나도 리드선 오지게 내려서 납땜하는데....(물론 저층이라 가능 ㅋㅋ)

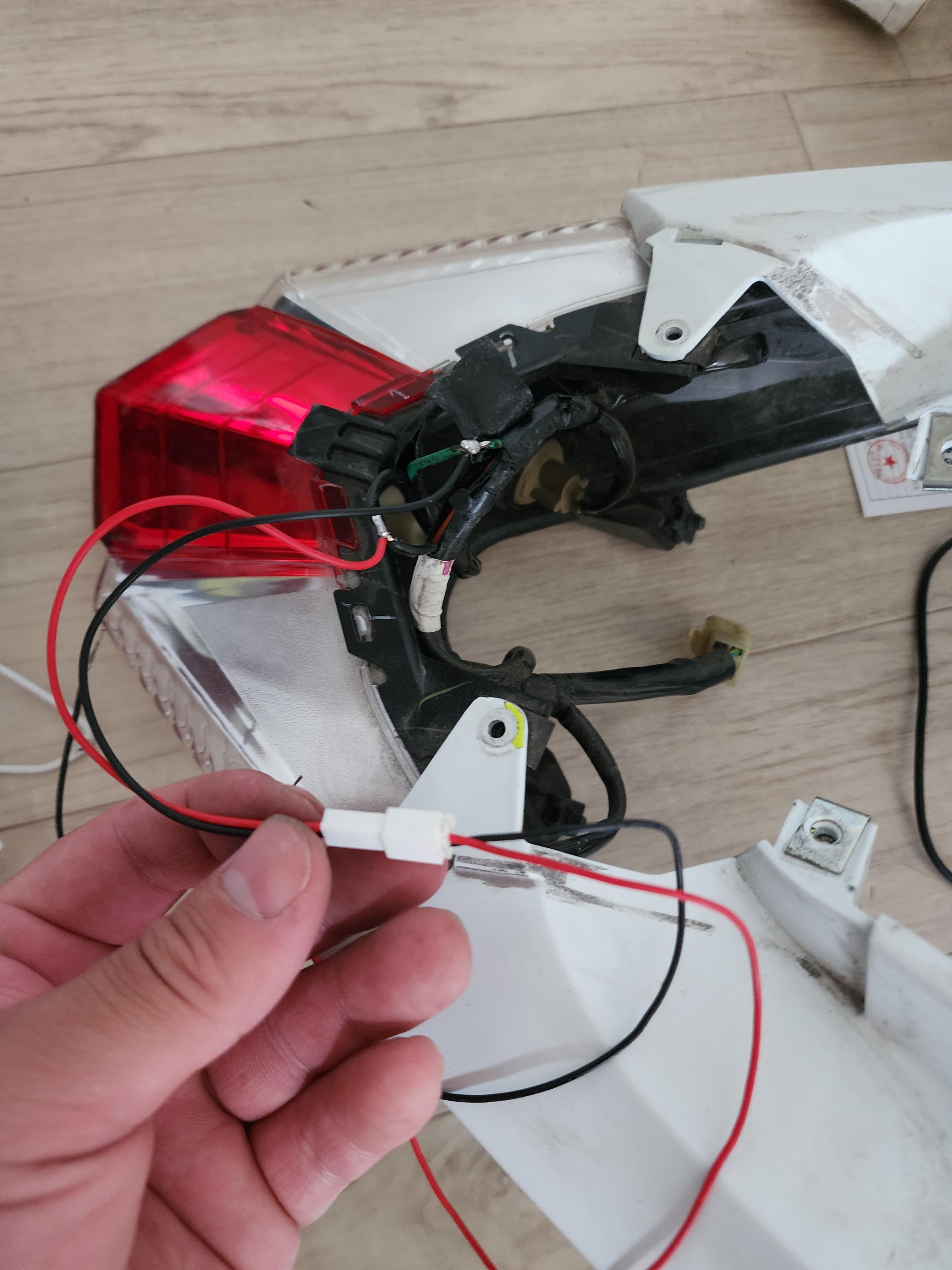

ACC 선은 많이 사용하기 때문에 나중에 작업 용이하게 하기 위해 잭 작업을 해주었습니다.

잭작업 하고 전기테이프로 감아주기~~

리어 쪽은 카울 분해가 나름 쉬운데 프론트는 어렵네요... 몇 개 부러지는 소리 나던데...;;

리어카울 뜯은 김에 뒤에 있던 LED 도 제거를 해주었습니다.

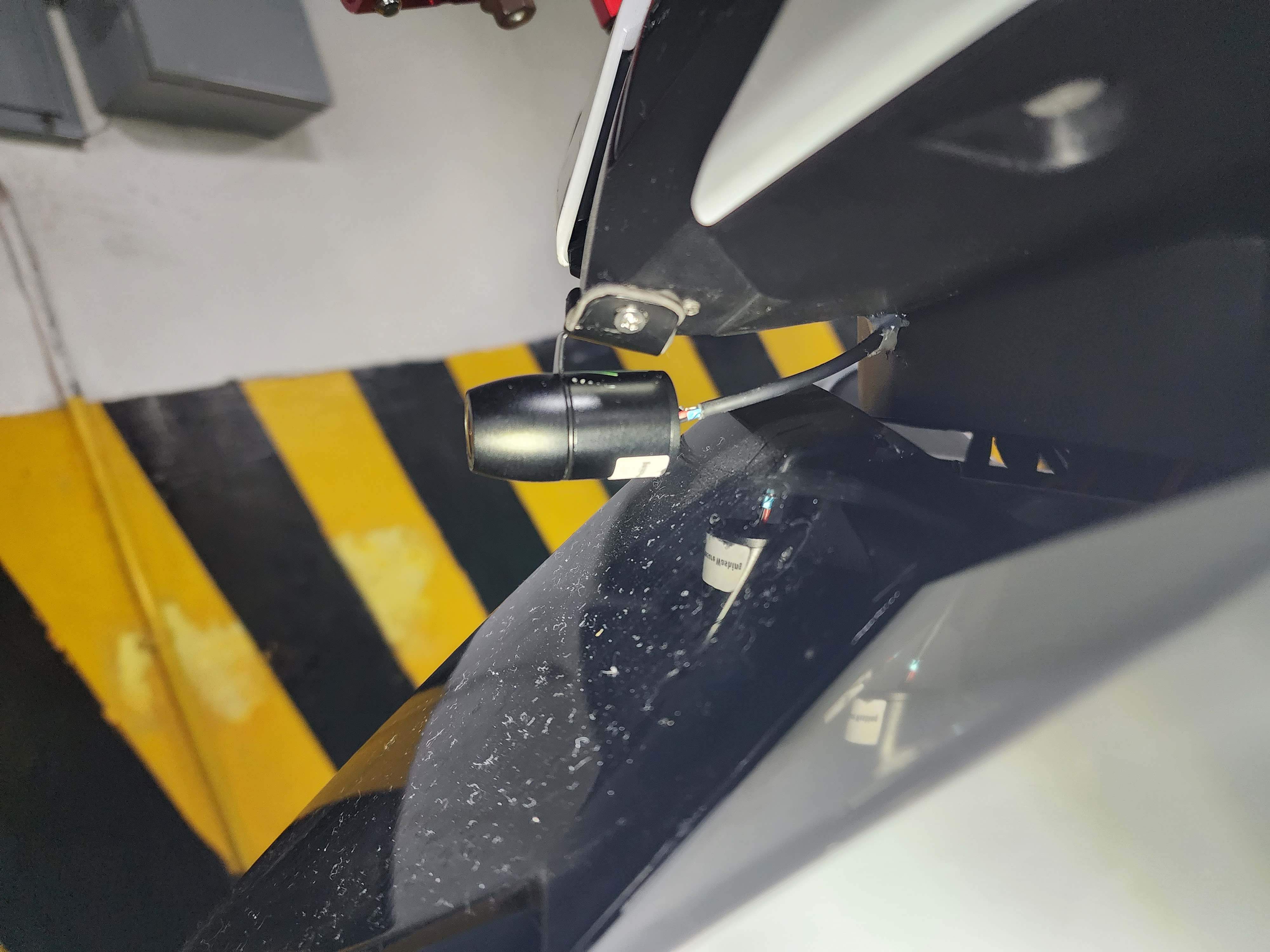

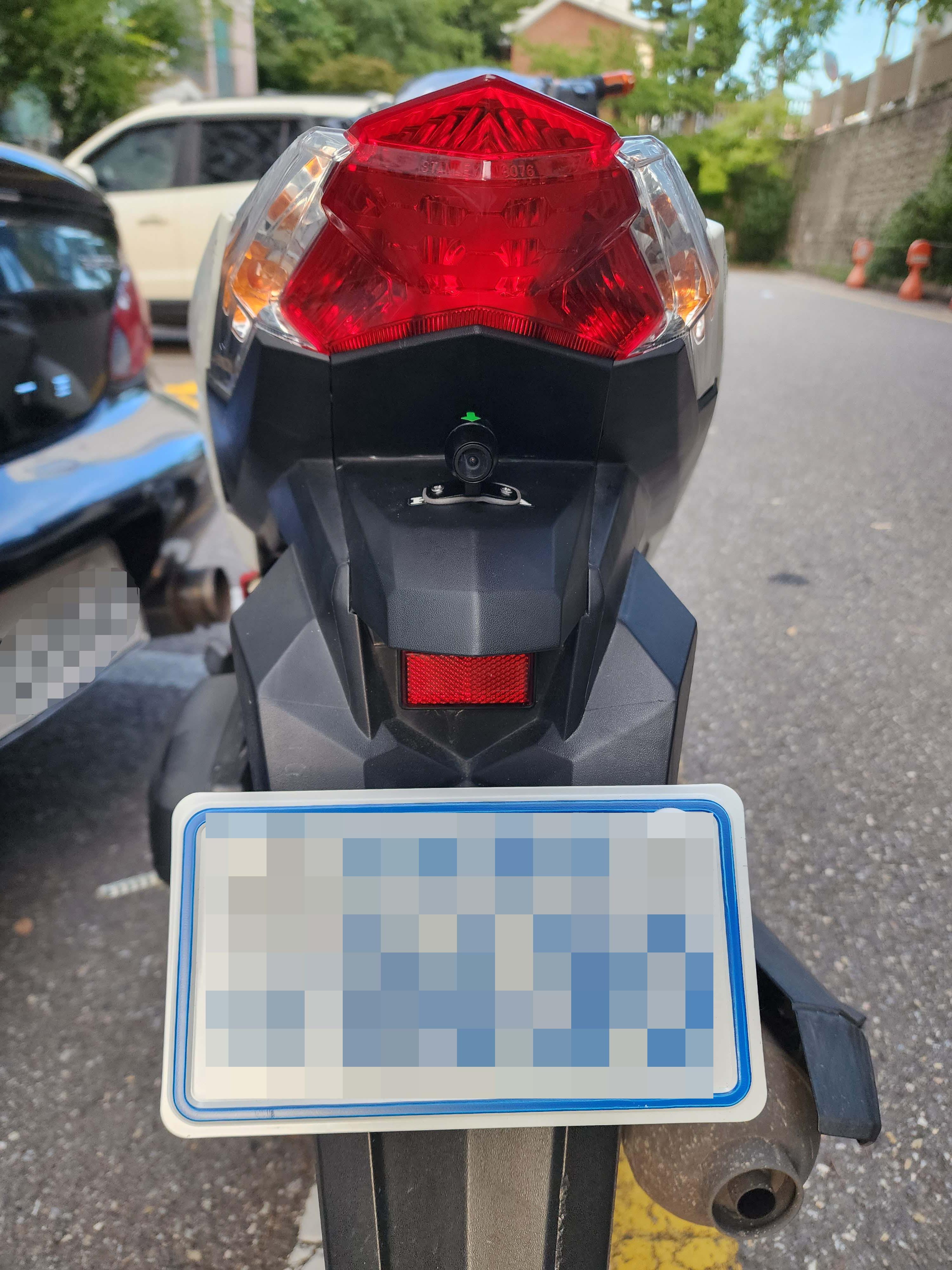

후방 카메라 위치는 리어 테일램프 밑으로 위치 잡았습니다. 최대한 혼다 스티커를 살려서 ㅋㅋ

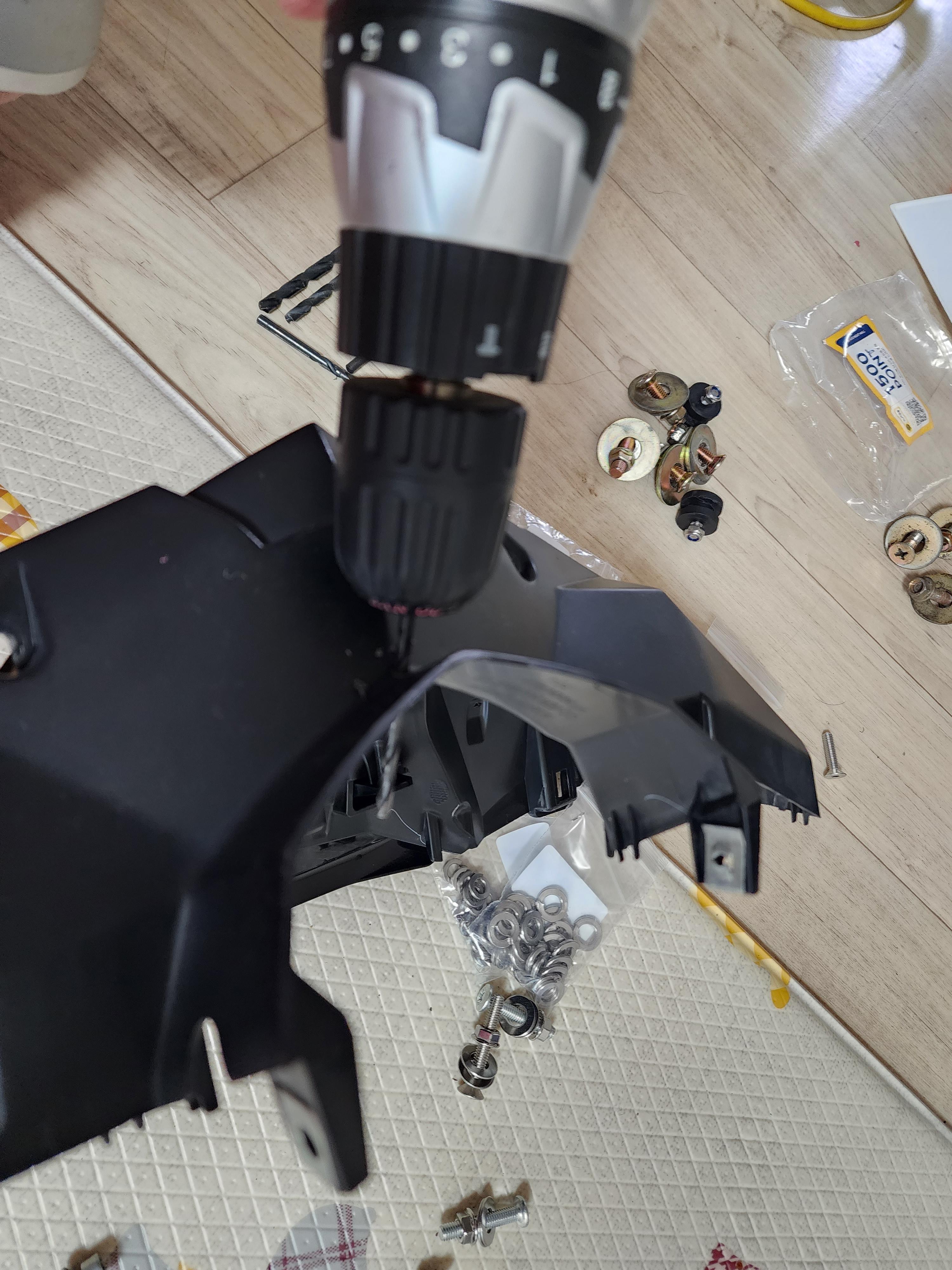

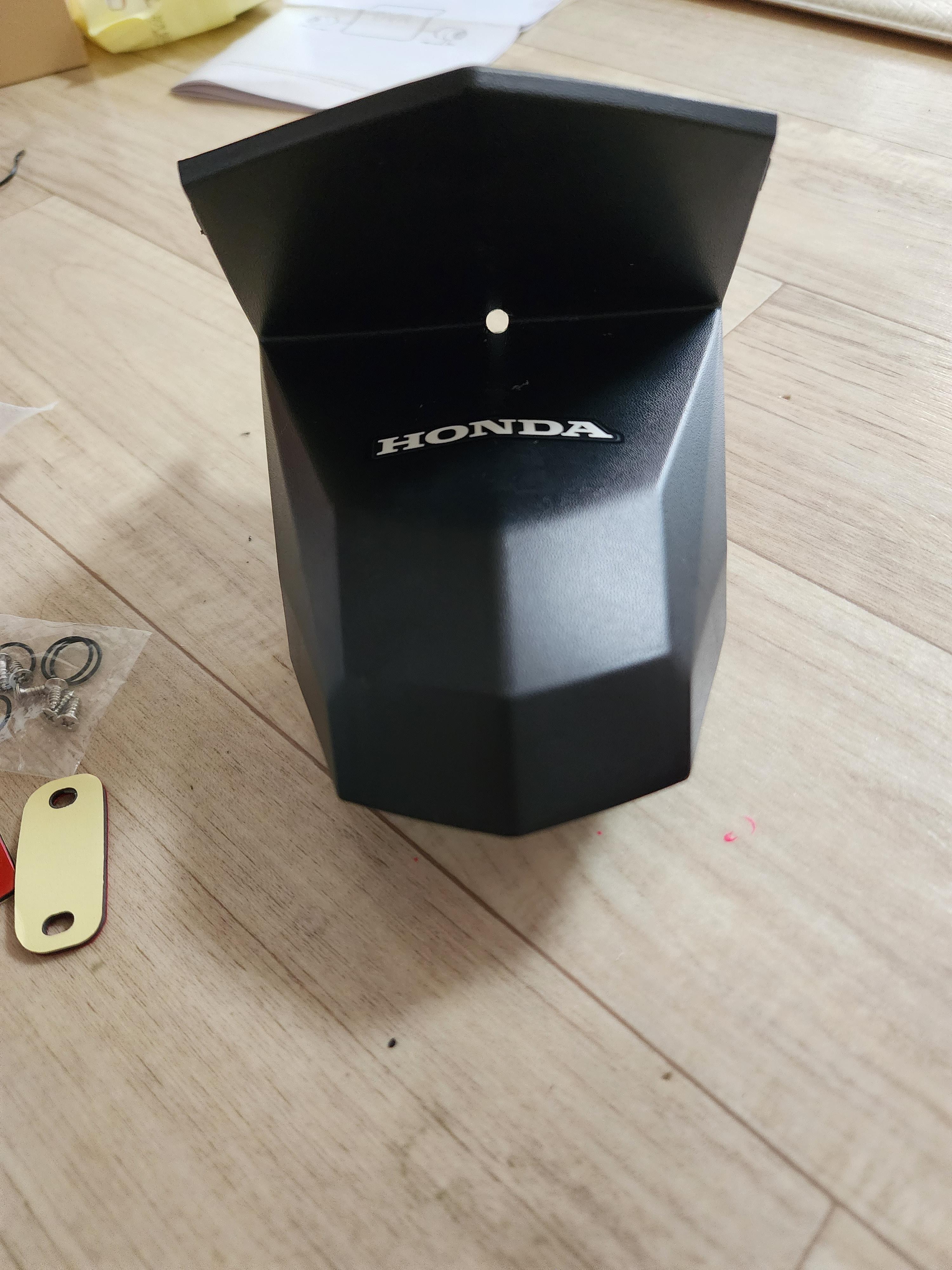

드릴로 구멍을 내줍니다. 혼다 꺼라 그런 건지... 국산 차량 내부 마감재 뚫는 것보다 플라스틱이 훨씬 두껍네요...

예전엔 구멍 뚫으려면 피스 나사 박아서 구멍 내고 드라이버로 쑤시고 사포 동그랗게 말아서 구멍 점점 넓히고 그랬는데

어지간한 장비는 구비가 되어 있어서 작업이 편하고 깔끔하게 되네요 ㅎㅎ 역쉬 장비빨~~

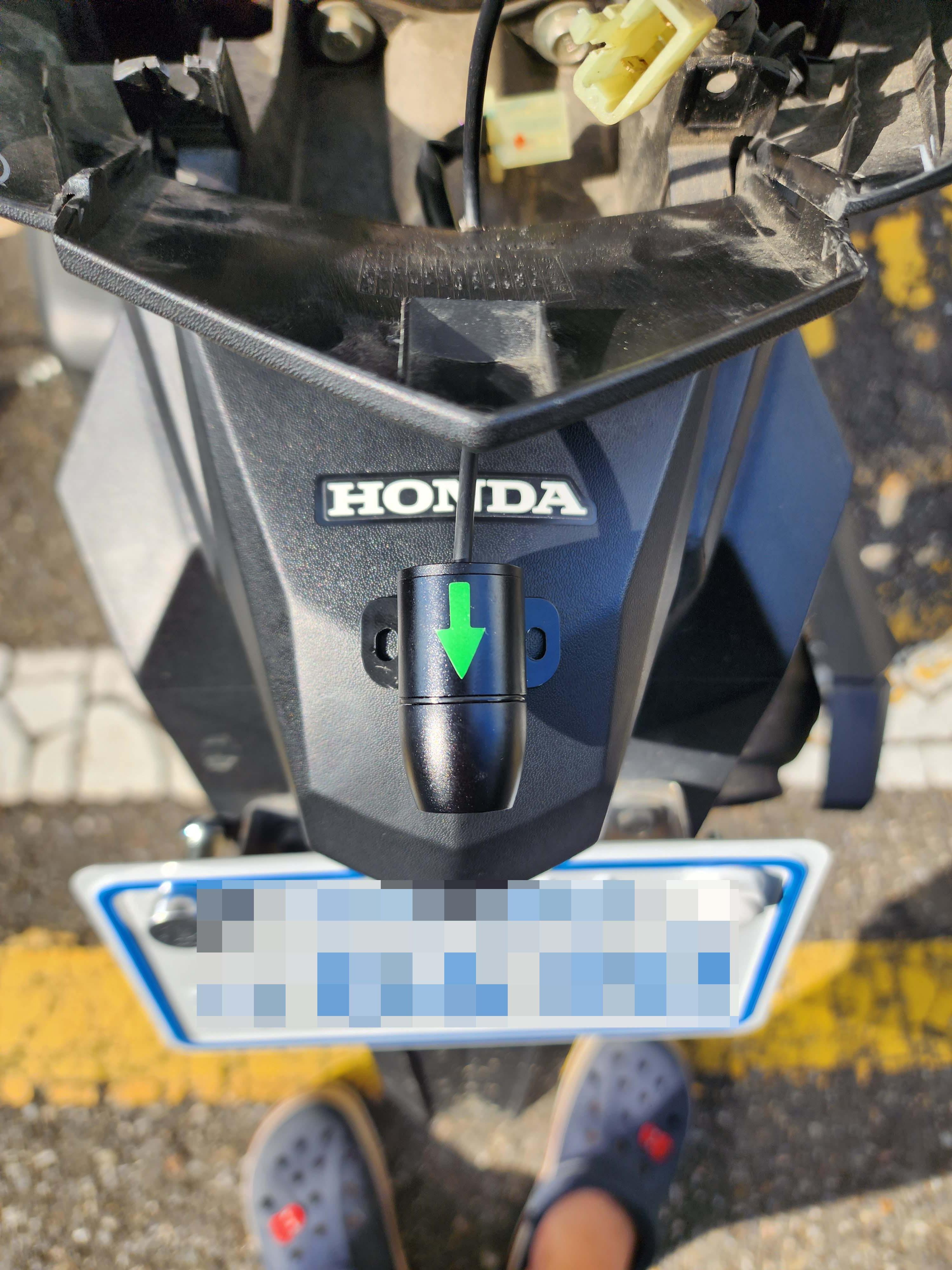

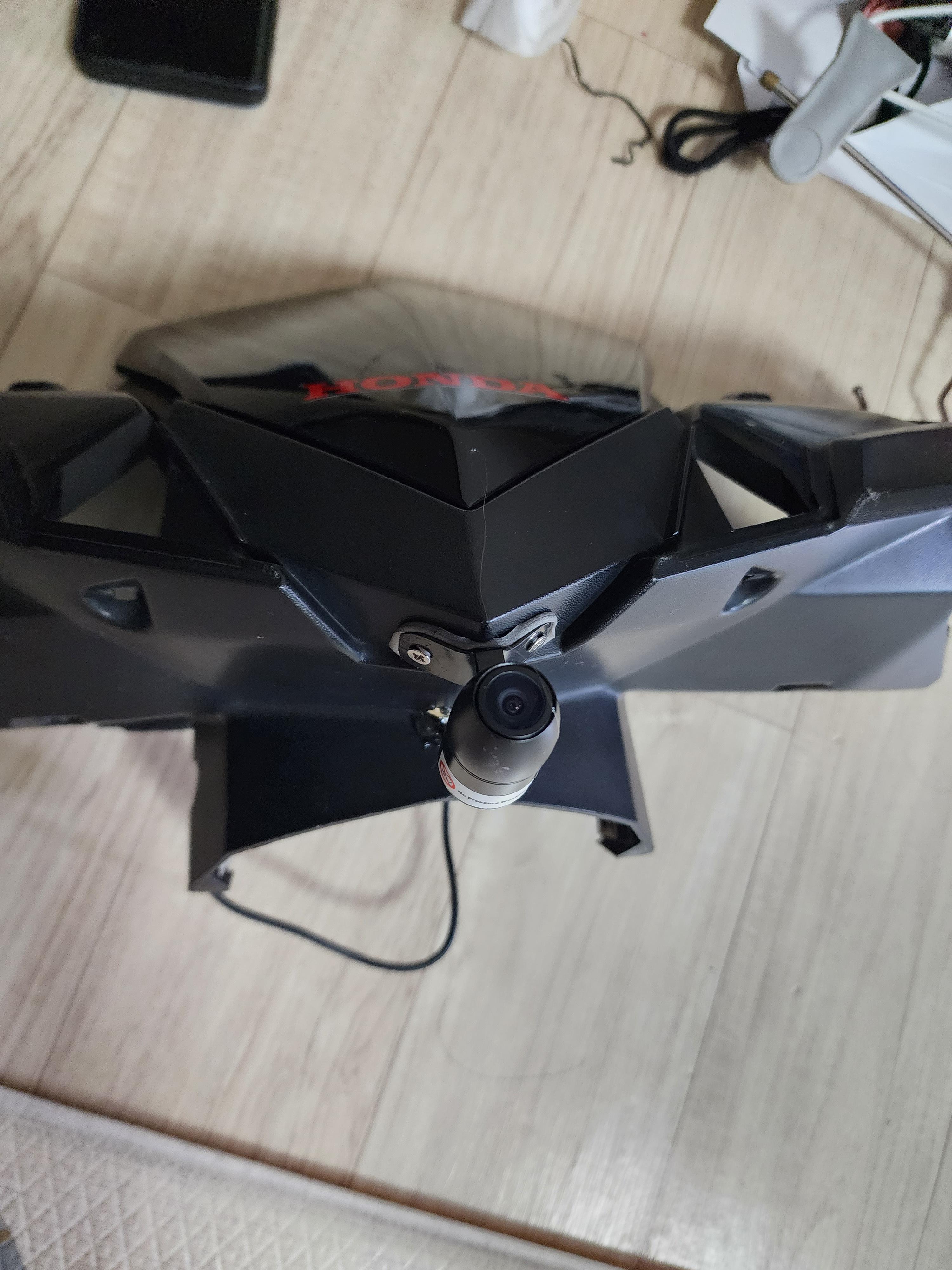

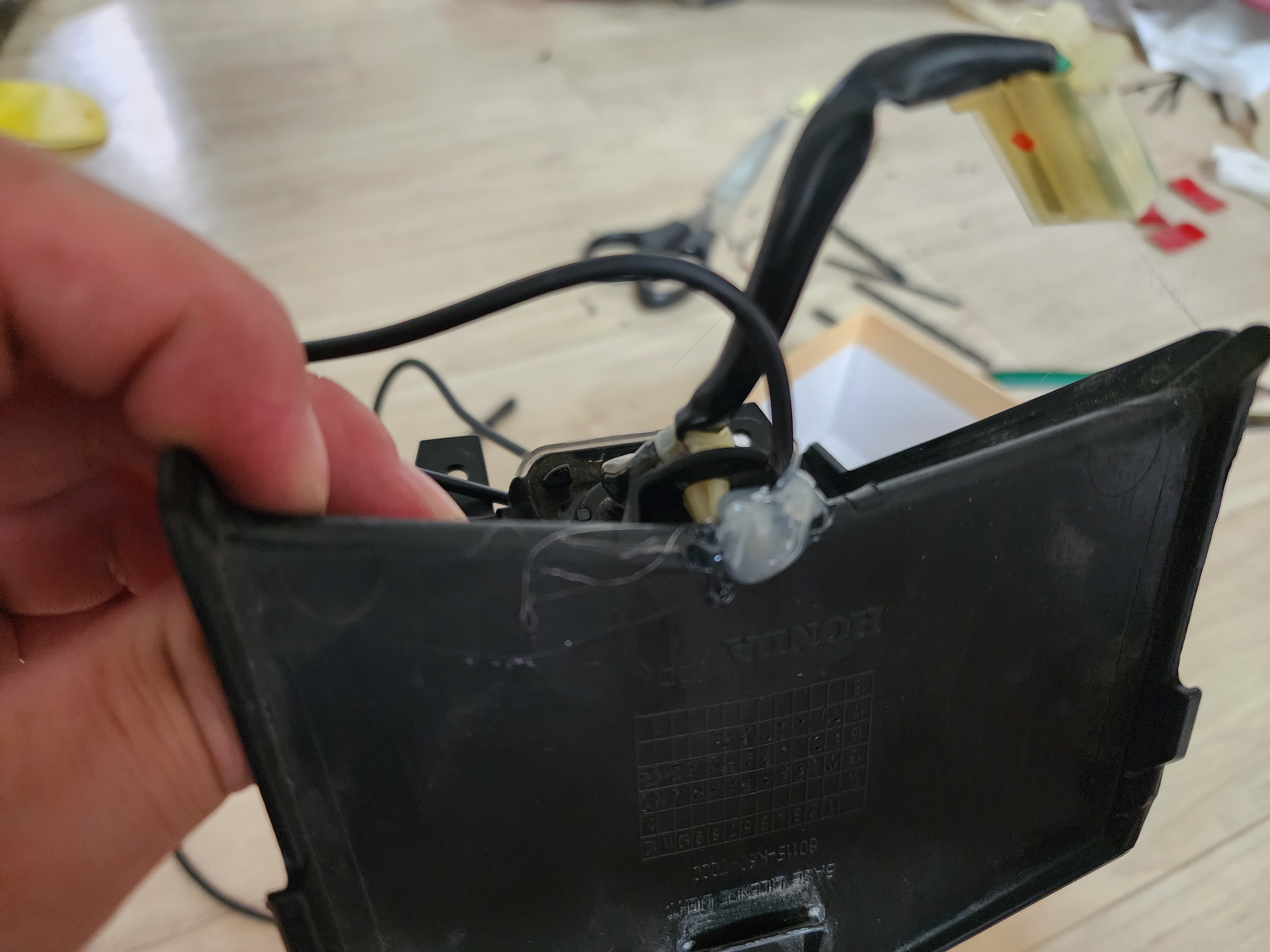

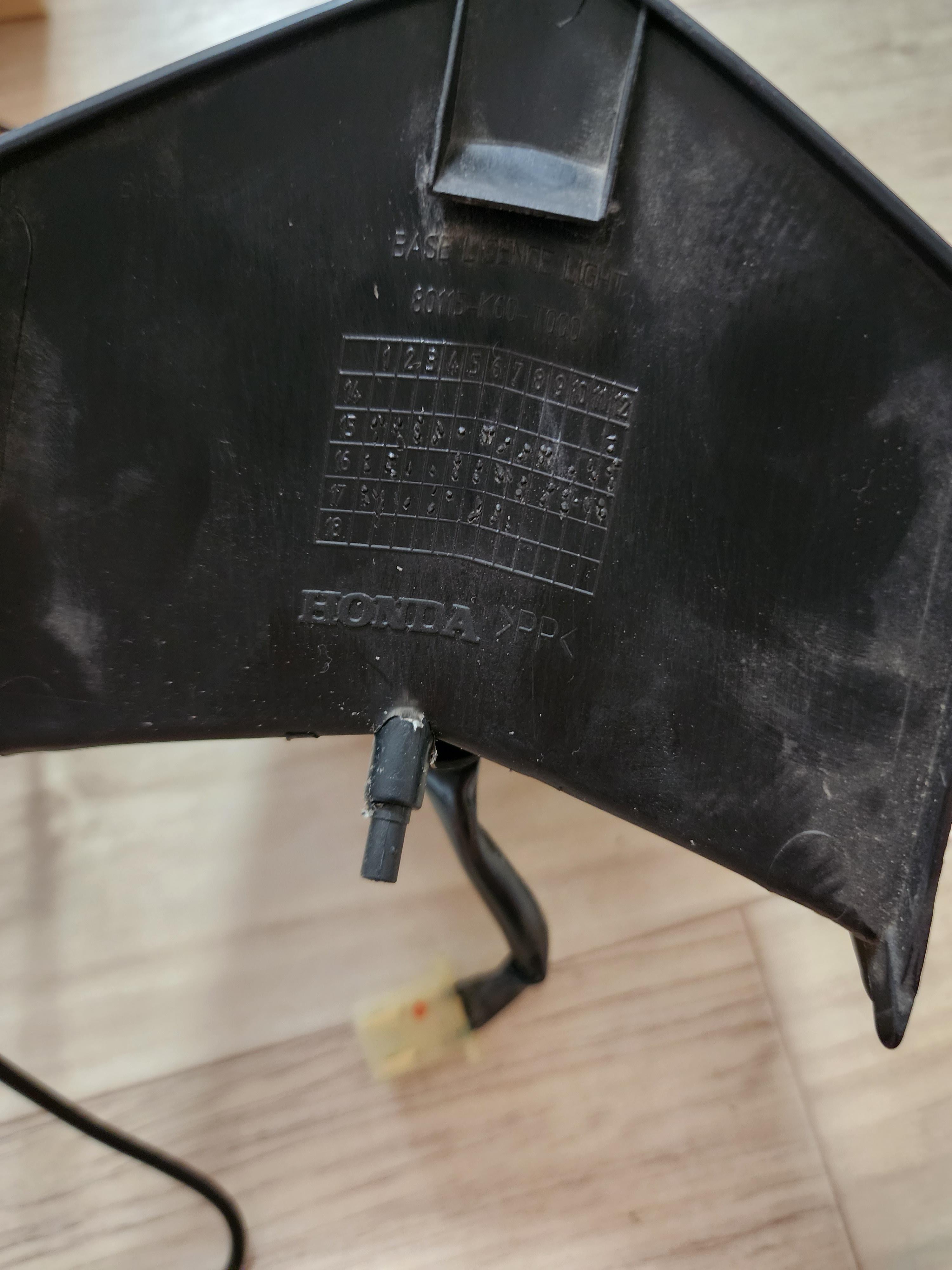

혼다 글씨 살리려고 했는데 ㅠㅠ 아무리 방수 라고 하더라도 최대한 비를 안 맞히려고 저 위치로 잡았습니다. 구멍 낸 곳은 글루건으로 막아 주었습니다. 녹색 화살표가 위로 가있어야 화면이 똑바로 나옵니다. 반대로 아래로 가있으면 화면이 거꾸로 나오네요

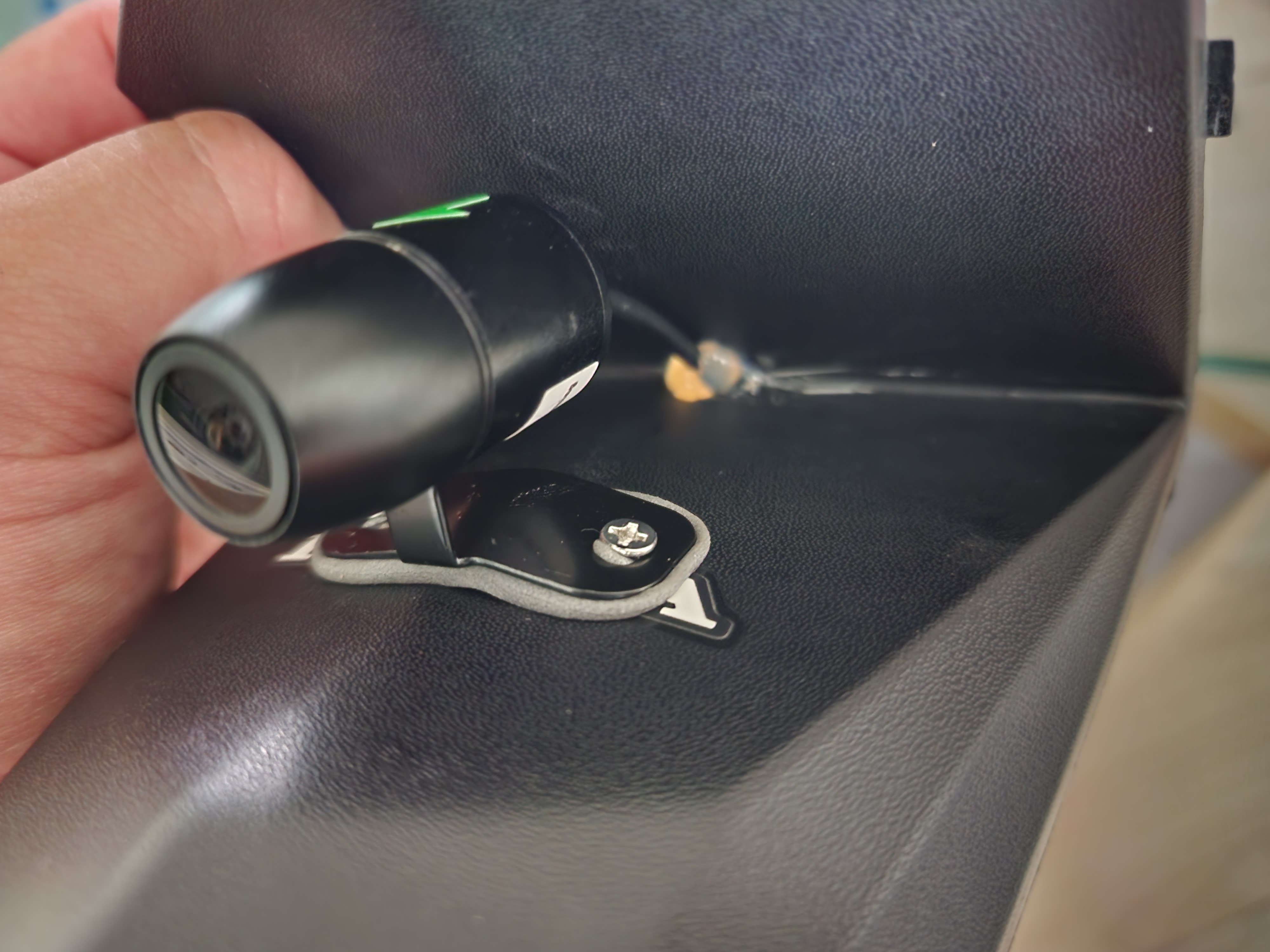

앞쪽도 같은 방법으로 위치 잡고 드릴로 구멍~~

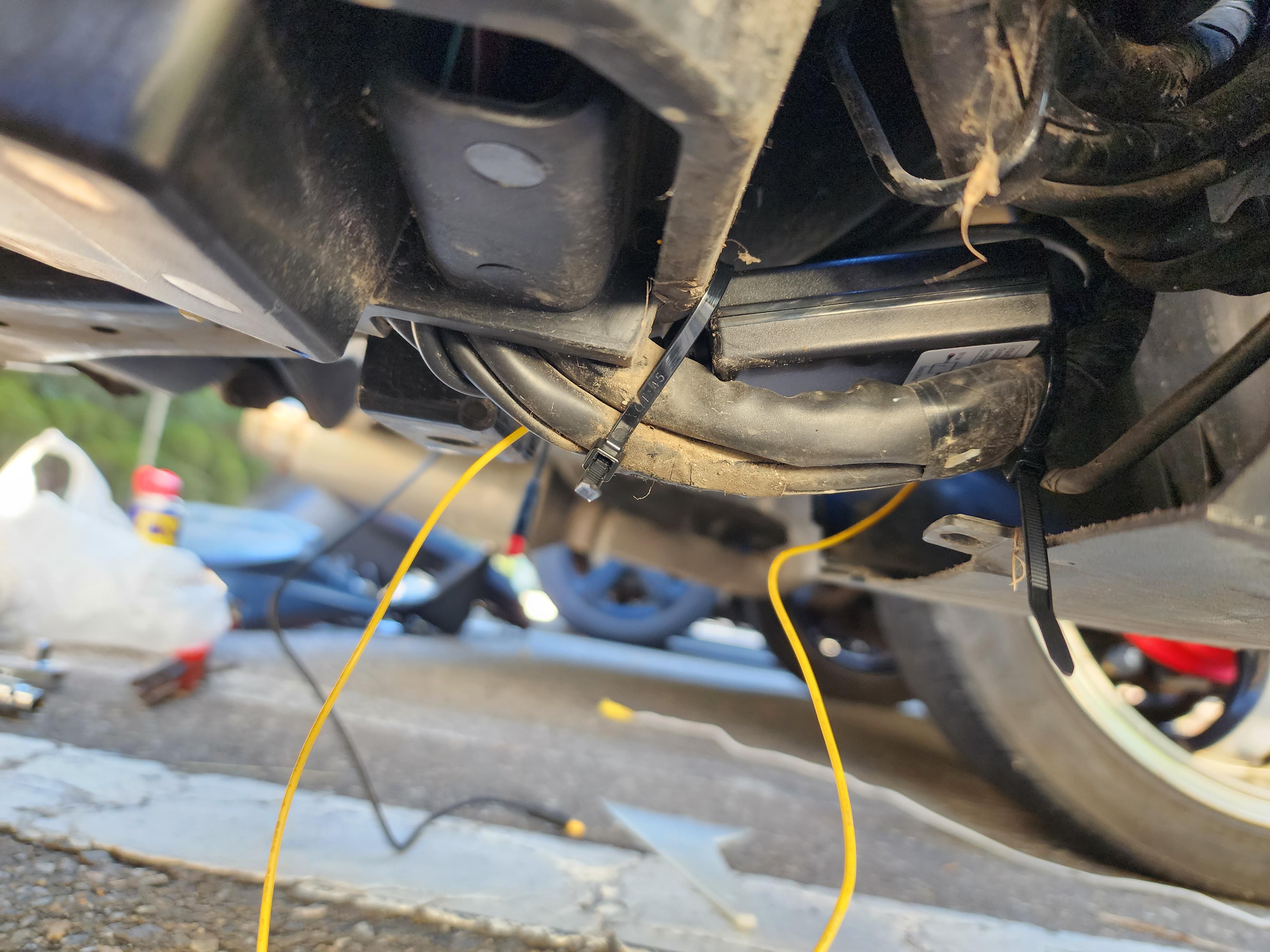

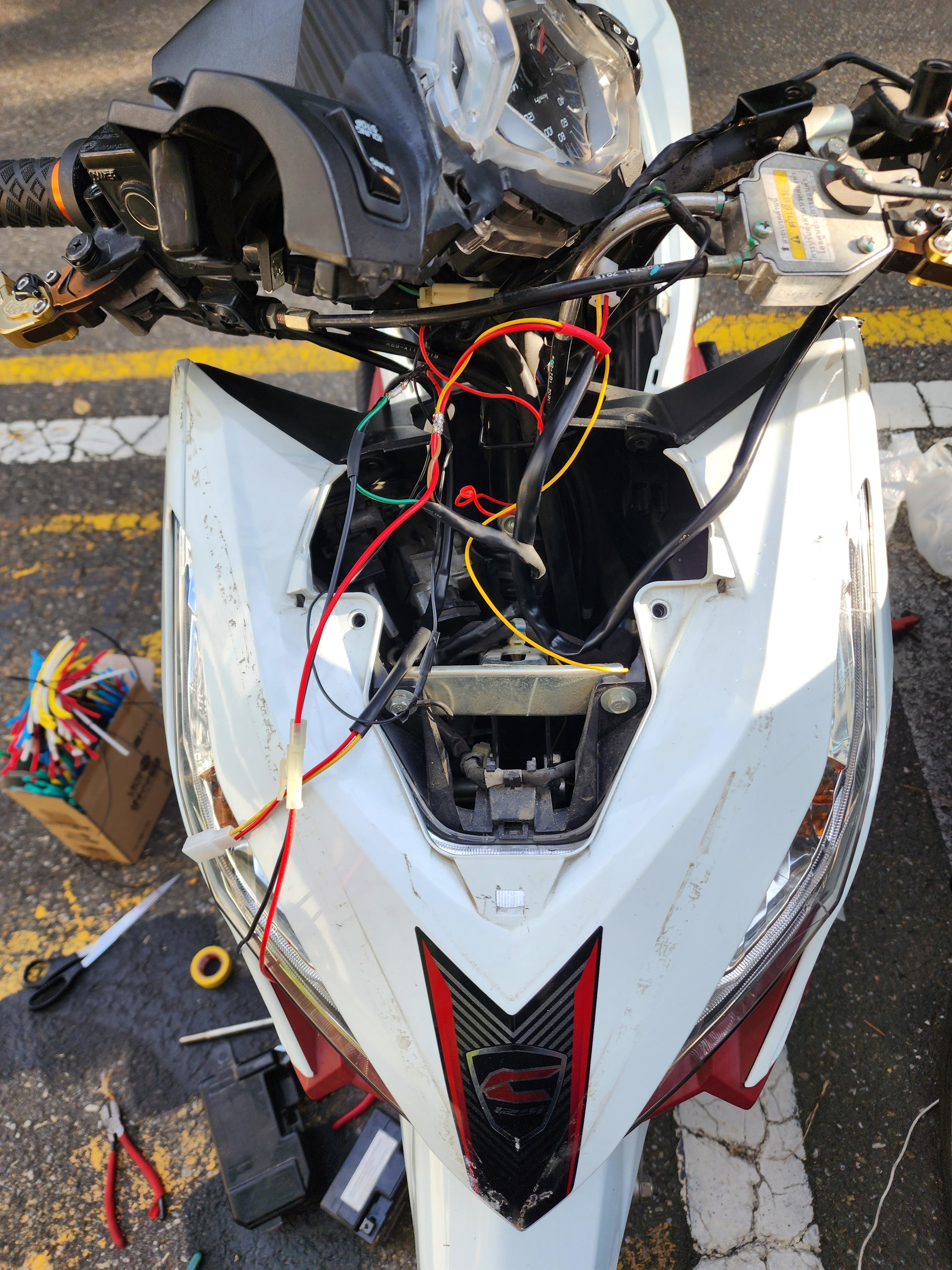

배선정리는 핸들에서 원래 내려오는 배선 고대로 타고 내려오면서 케이블 타이로 고정해 주었습니다.

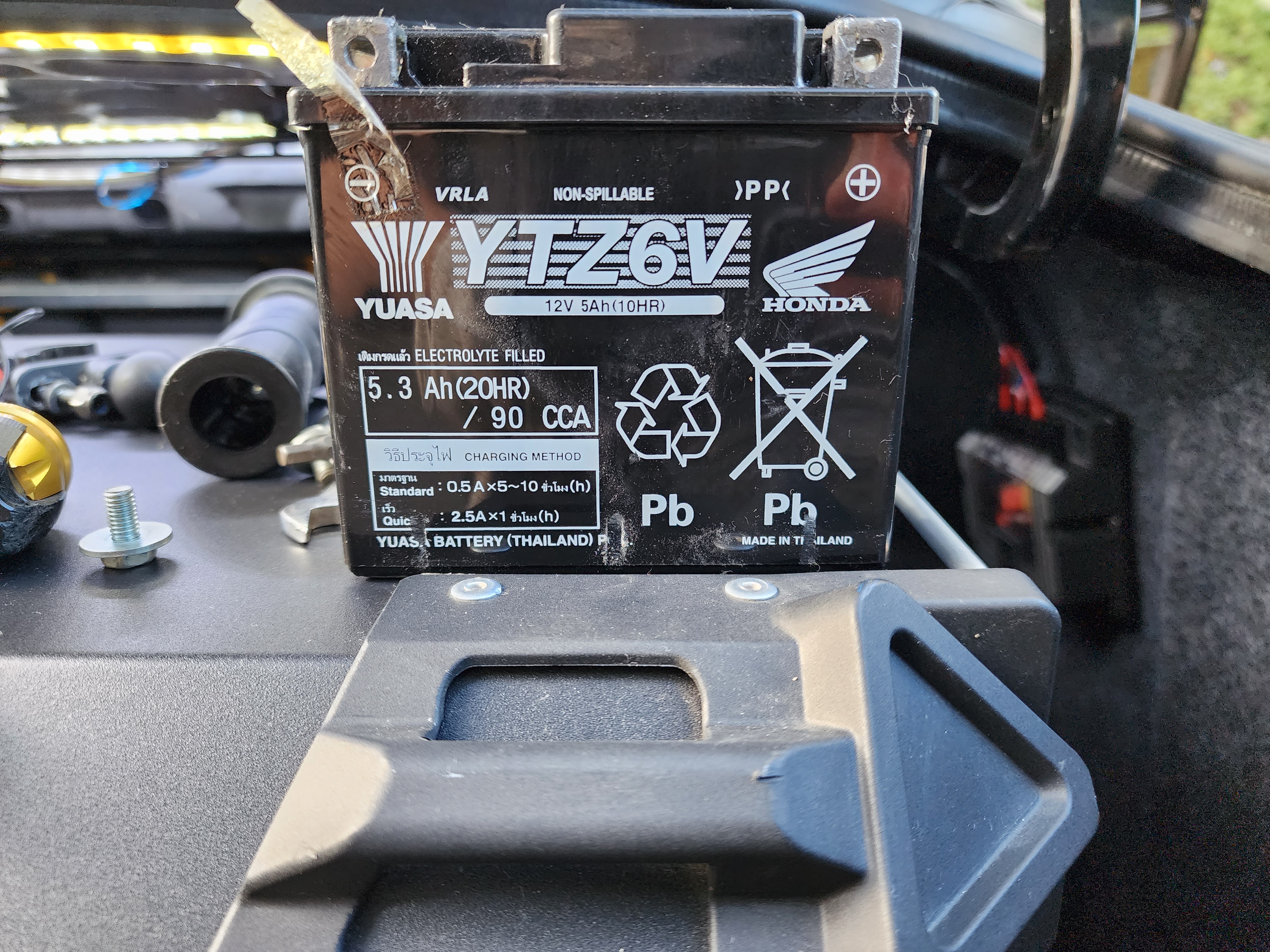

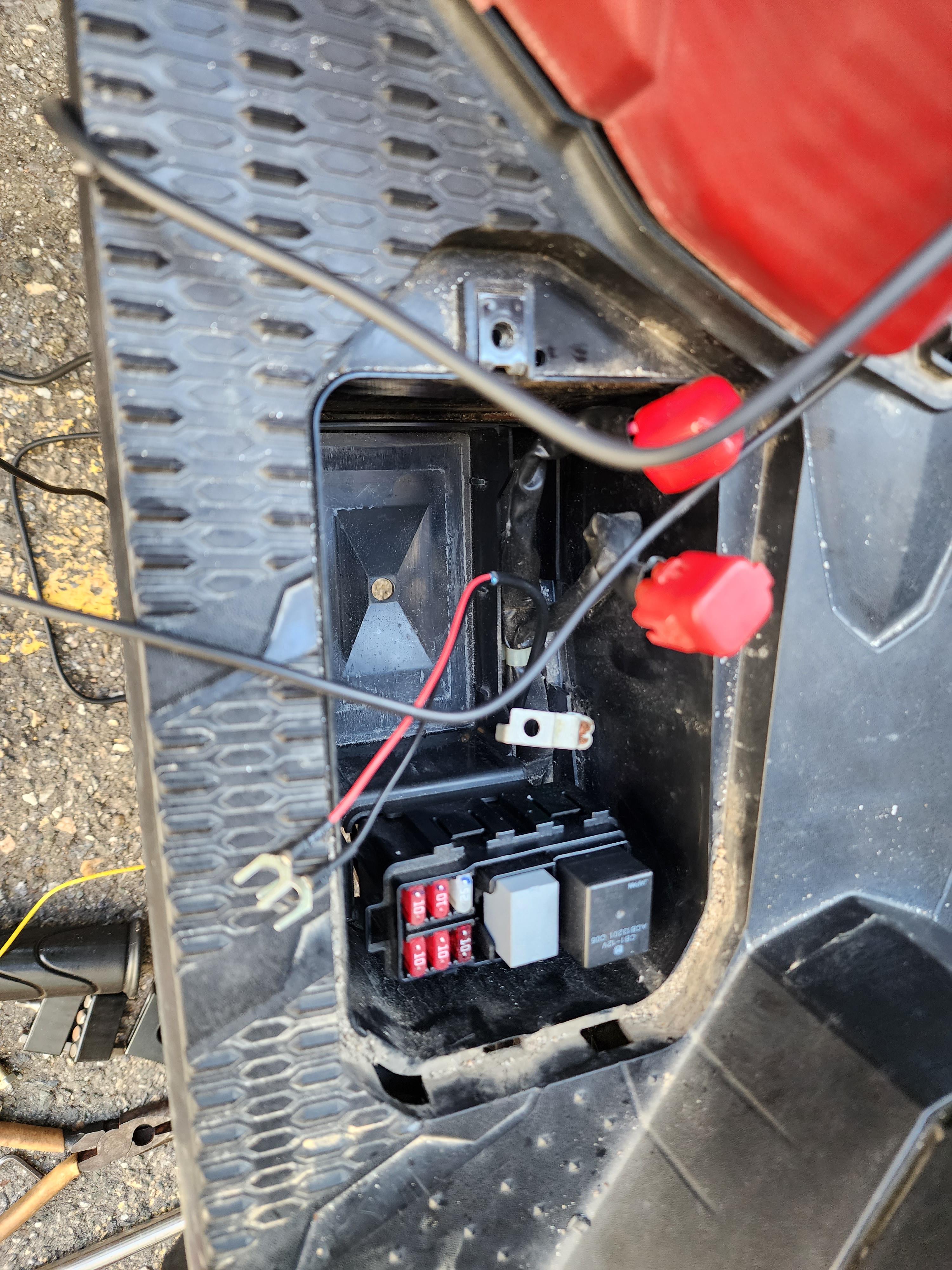

블랙박스 +,- 선도 배터리선 나오는 구멍에 그대로 따라서 빼 주었습니다. 참고로 현재 장착되어 있는 배터리입니다.

아마 순정인 듯... 블랙박스는 상시는 안 되는 거고 키 ON 시 그때부터 녹화가 됩니다. 그래서 그런지 6개월 동안 지하주차장에 세워 뒀는데도 일발시동 걸리네요....대박~~ (배선이 3갠데 어떻게 상시가 안되지?? 어차피 방전 때문에 상시는 쓰지도 안으려 했지만....)

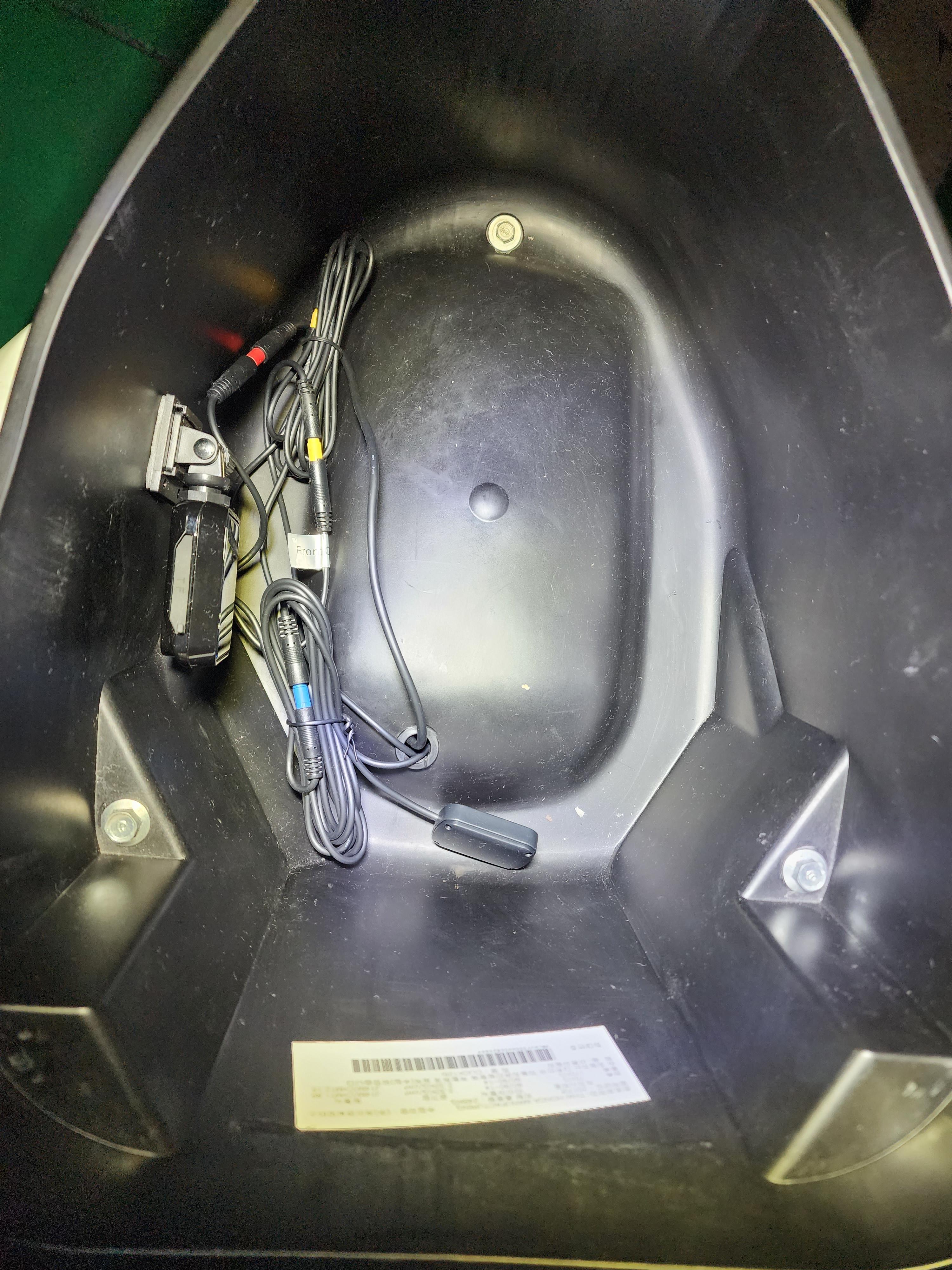

고무로 막혀 있는 부분 제거하면 따로 뚫을 필요 없이 배선을 뺄 수 있습니다. sd 카드 를 쉽게 뺄 수 있게 방향을 잡아주고 장착하였습니다.

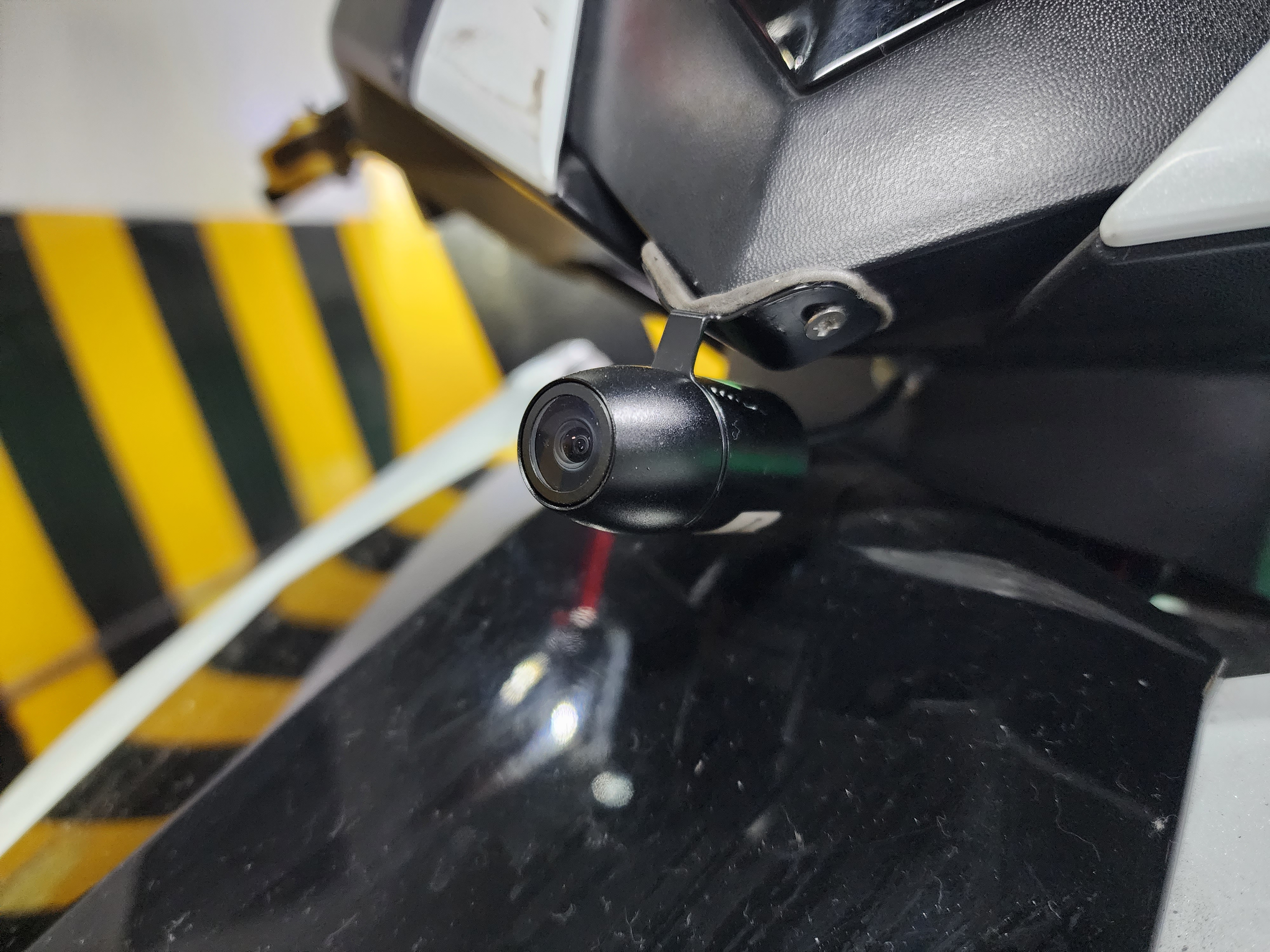

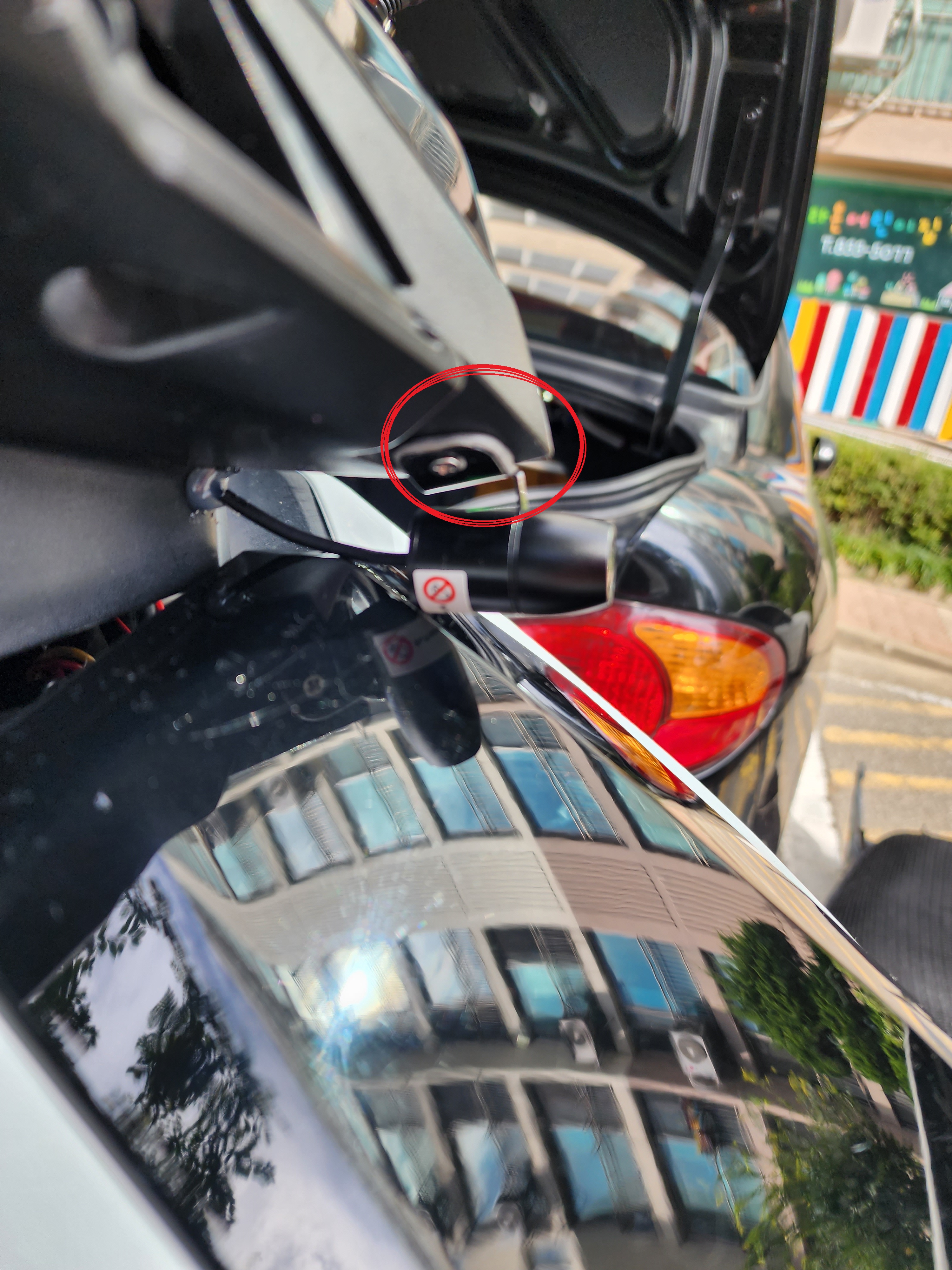

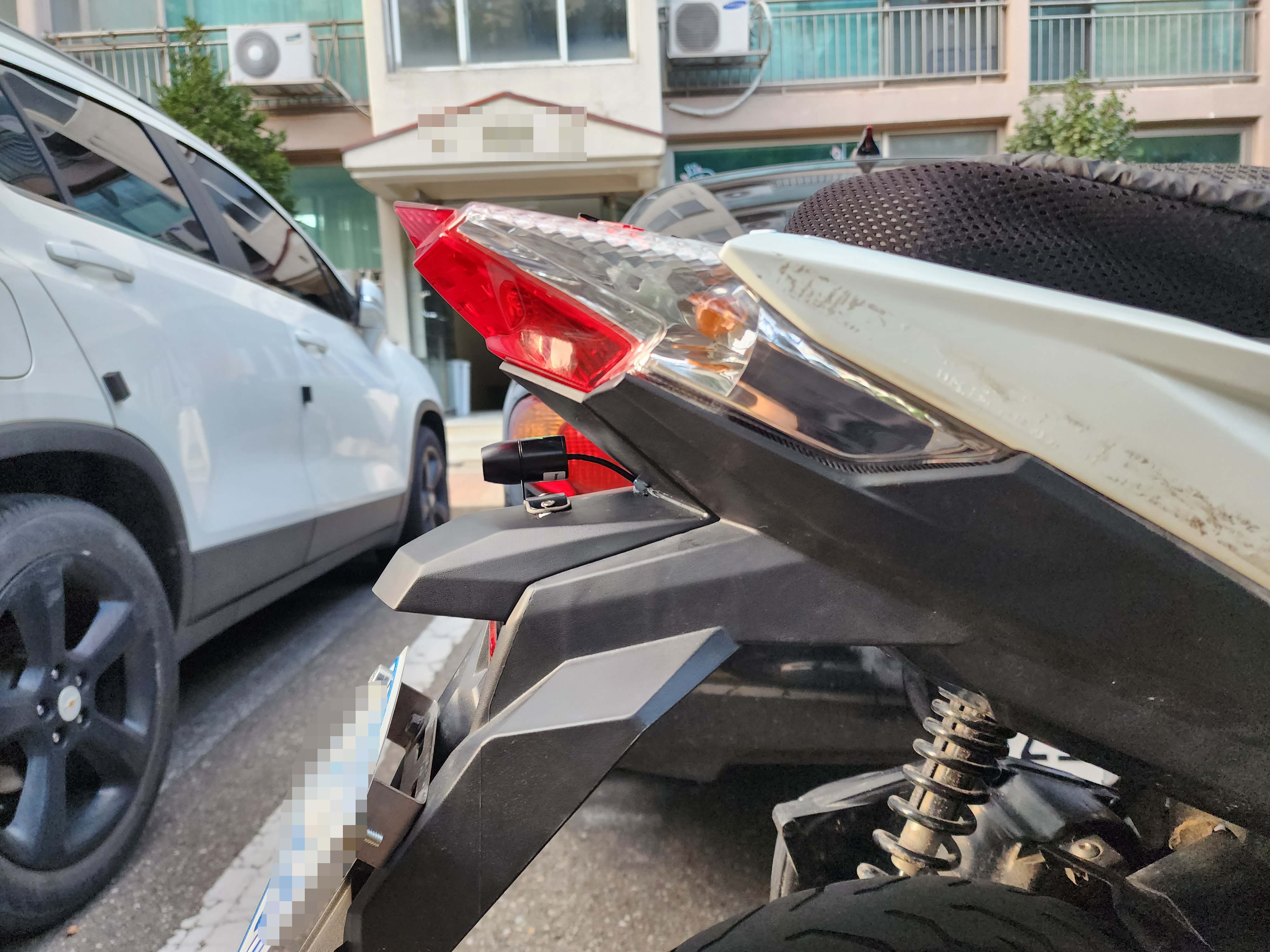

후방 카메라는 마음에 들게 설치된 듯합니다.

전방 카메라도 위치는 마음에 드는데 문제가 생겼습니다 ㅠㅠ

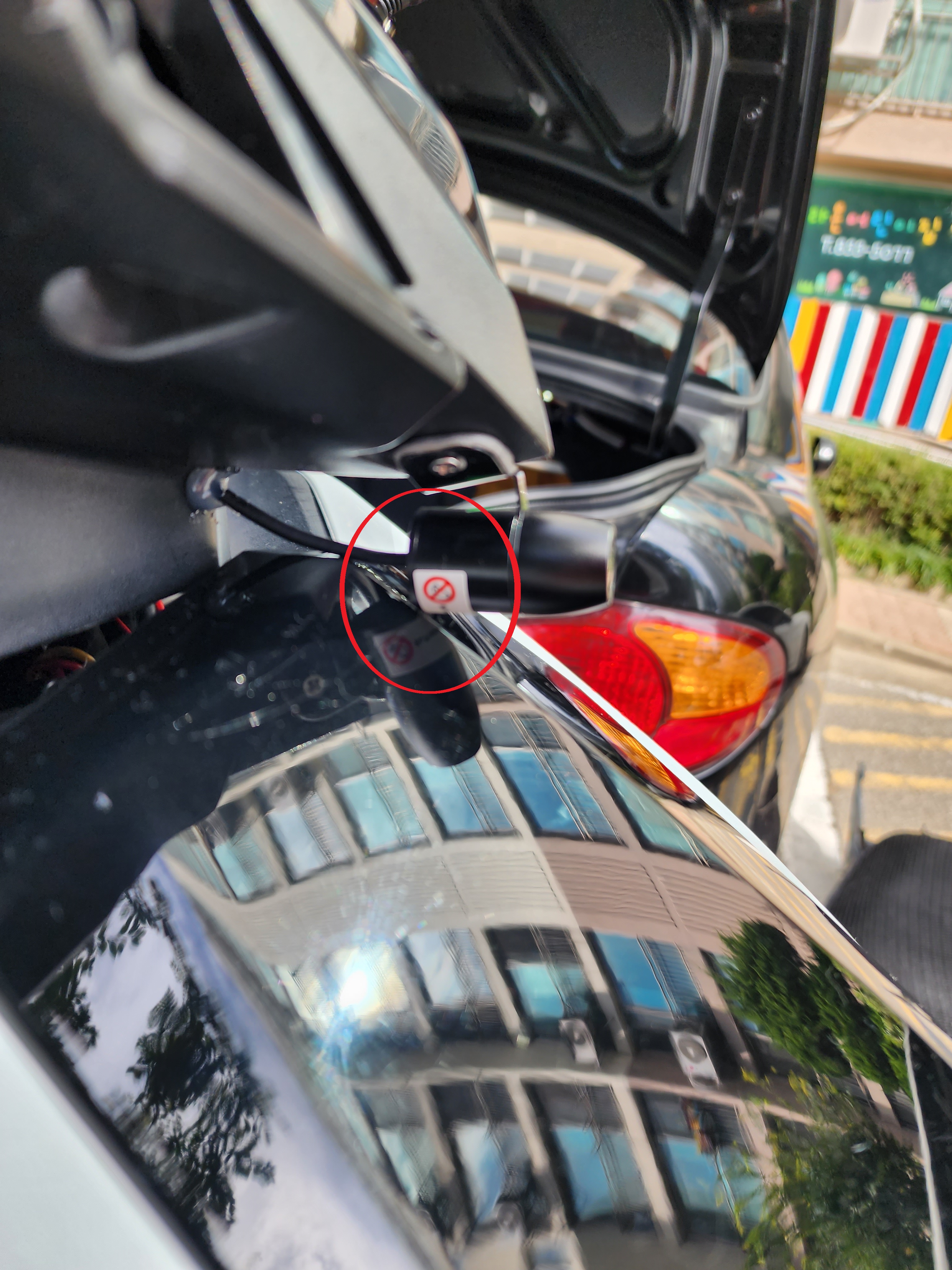

카울이랑 캠이랑 닿습니다 ㅠㅠ

재작업 할까 하다가 귀찮아서 그냥 타다 보면 닳아서 괜찮겠지 생각했던 게 후회됩니다.ㅠㅠ

닳기는커녕 핸들 꺾을 때마다 찌그덕 소리 나고 녹색 화살표가 자꾸 움직여서 캠 확인 결과 화면이 정면이 아니라 살짝씩 틀어집니다 ㅠㅠ

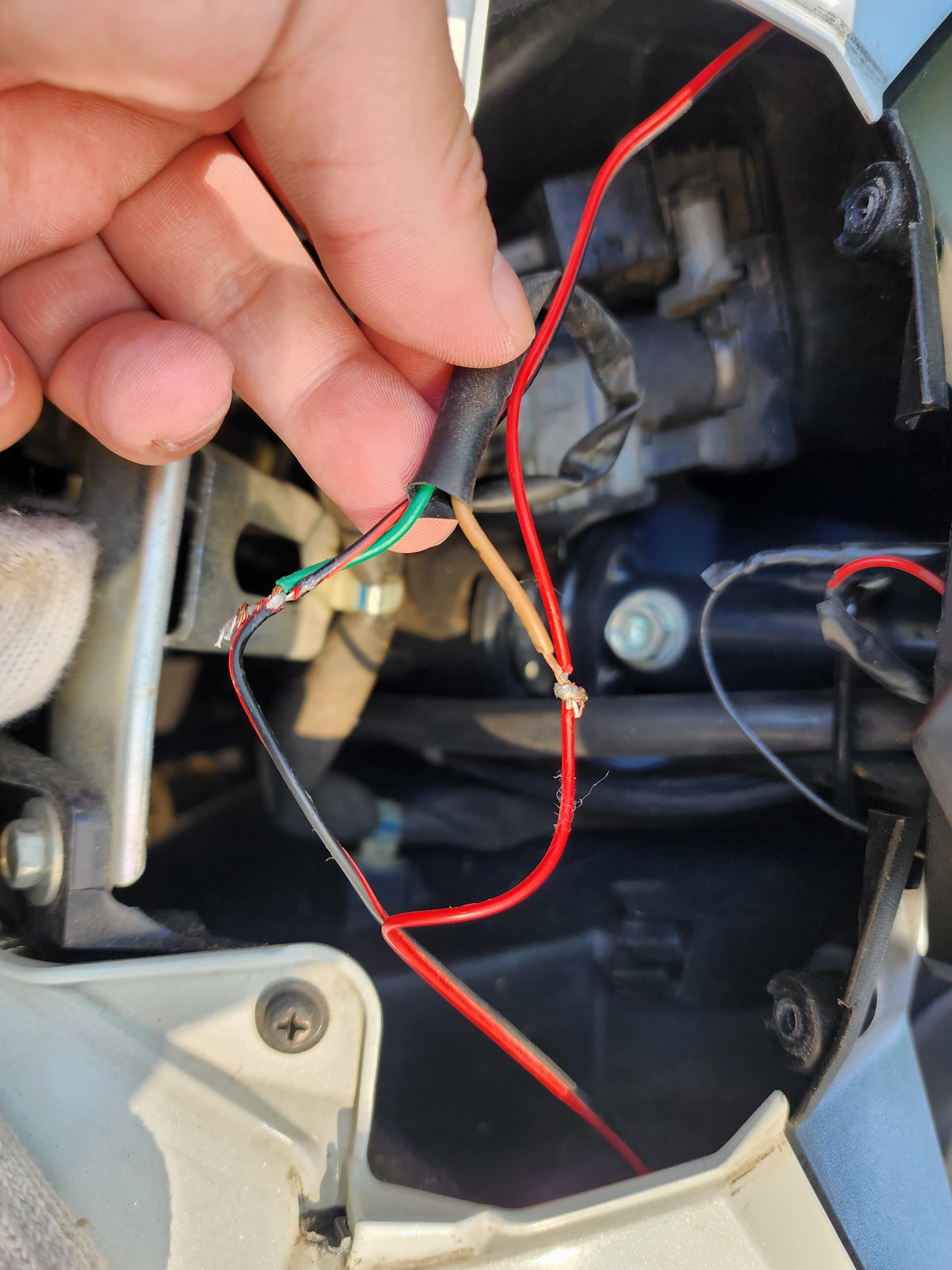

앞부분을 최대한 끝쪽으로 설치하면 간섭 없이 설치가 됩니다. 처음에 재작업 했어야 했는데 귀찮아서 최대한 힘으로 뽑다가 겉 피복이 벗겨지고 속에 배선이 보이는데 단락 됐는지 모르겠네요...ㅠㅠ 단락 됐으면 어익후~~~ㅠㅠ

다행히 단락은 안 된 듯 합니다. 최대한 끝쪽으로 달거나 라인에 맞춰서 달면 간섭 없을 뜻 합니다.

최대한 끝쪽은 확인 됐으나 라인에 맞춰서 다는건 아직 확인이 안 되었습니다.

알리 2채널 블랙박스 전방 카메라 영상

알리 2채널 블랙박스 후방 카메라 영상

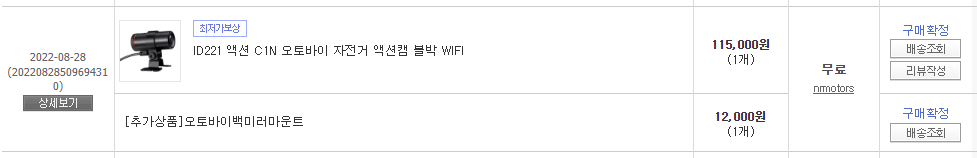

헬멧 액션캠 id221 영상

분명 정지선을 지켰고 헬멧 캠으로 봐도 정지선 지킨 게 보이는데 오토바이 블랙박스는 정지선 넘은 것처럼 보이네요...;;

화질은 id221 이 더 나은 듯합니다. 하지만 221은 보조배터리를 연결해서 써야 하고 1채널 이기 때문에 서로 장단점이 있어 보입니다. 무튼 낮에도 화질 이런데 밤이나 비 올 땐 어떨지....;; 주행하는 차량 번호판 식별은 불가능합니다. 정지 시엔 잘 보입니다 (낮에만 밤은 아직 확인 못함) 뺑소니 당하면 어쩔 수 없고 사고 시 시시비비 가릴 때만 사용해야 할 뜻 합니다.

리어 쪽 LED 제거하고 LED는 아얘 안 달려고 했는데 오토바이 탔었던 분이 뒤쪽에는 다는 게 좋다고 하더라고요.. 저 또한 전기장치 문제로 아무런 불도 안 들어왔던 검정 오토바이를 밤에 탔다가 신호위반 차가 치고 가는 바람에 아직도 팔과 다리에 흉터가...;;; 안전상 달아주도록 합니다.

카울 옆이 아닌 아래쪽에 달아 주었습니다.



예전에 한창 유행했던 트렁크 등(?) 미등 시엔 흰색 브레이크시엔 빨간색 LED 가 들어옵니다.

차에 달려고 사뒀다가 뒤차가 블박으로 신고한다고 불법이라고 해서 몇 년간 짱박아둔 건데... 이제야 쓰네요...

미등 시엔 흰색 브레이크시엔 빨간색... 한 가지 아쉬운 건 별도 스위치 장착하여 밤에만 켜지게 했어야 하는데... 낮에도 상시로 켜지네요...ㅠ 아무리 안전상 달았다지만 엄연히 불법이기에...;; 단속된다면 제거하고 반사판이랑 LED 옷과 LED 신발을 신고 타볼까 합니다.
